ANSI ULTRA SUPER. Максимальная прочность.
Бесплатная доставка
При заказе от 20 000 р. доставка по РФ до терминала транспортной компании в вашем городе – бесплатно.
Гибкие условия оплаты
Работаем с юридическими лицами по безналичному расчету.

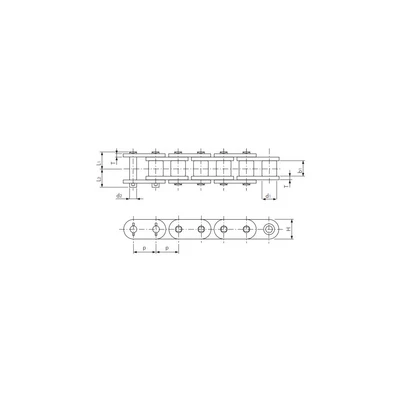

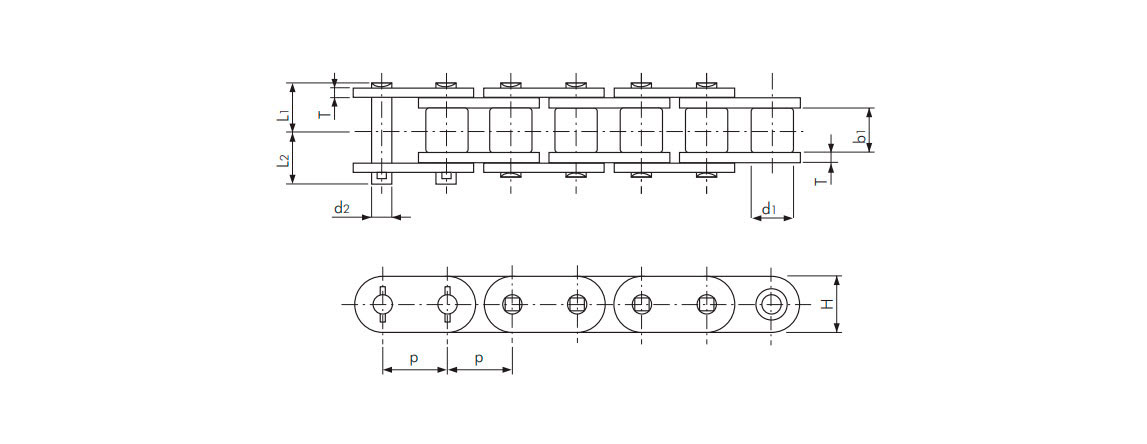

| Номер цепи TSUBAKI | Номер цепи SKF | Номер цепи стандарта BS/DIN | Шаг | Диаметр ролика | Внутренняя ширина | Штифт | Пластина звена | Мин. прочность на разрыв по Tsubaki | Средняя прочность на разрыв по Tsubaki | Приблизи- тельная масса | |||||
| Диаметр | Длина | Длина | Толщина | Высота | |||||||||||
| p | d1 | b1 | d2 | L1 | L2 | T | H (max) | кН | кН | кг/м | |||||
| RF100-US-1 | 31.75 (1 1/4”) | 19.05 | 19.05 | 10.32 | 22.35 | 25.35 | 4.80 | 30.10 | 149.0 | 172.0 | 5.07 | ||||
| RF120-US-1 | 38.10 (1 1/2”) | 22.23 | 25.40 | 12.28 | 27.55 | 31.55 | 5.60 | 36.20 | 213.0 | 245.0 | 7.22 | ||||
| RF140-US-1 | 44.45 (1 3/4”) | 25.40 | 25.40 | 13.97 | 29.50 | 34.20 | 6.40 | 42.20 | 273.0 | 314.0 | 9.24 | ||||
| RF160-US-1 | 50,80 (2”) | 28,58 | 31,75 | 15,62 | 34,50 | 40,20 | 7,15 | 48,20 | 341,0 | 392,0 | 12,19 | ||||
Примечание:
- Стандартные звездочки ANSI можно использовать в том случае, если зубья звездочки были закалены.
- Необходимо использовать звездочки, изготовленные из стали марки C45 или выше.
- Переходные звенья не используются с данной цепью.
- Многорядные цепи не используются в данном исполнении.
- Цепь комплектуется соединительными звеньями для запрессовки.
- Штифты с четырехсторонней заклепкой.
