ANSI G7
Бесплатная доставка
При заказе от 20 000 р. доставка по РФ до терминала транспортной компании в вашем городе – бесплатно.
Гибкие условия оплаты
Работаем с юридическими лицами по безналичному расчету.

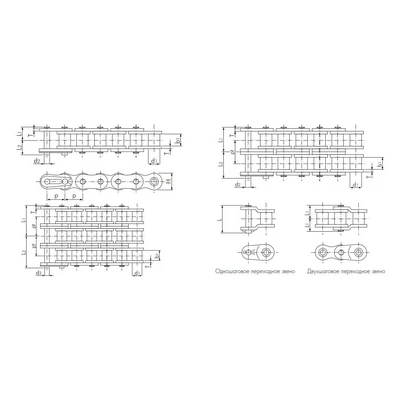

| Номер цепи TSUBAKI | Номер цепи SKF | Номер цепи стандарта BS/DIN | Шаг | Диаметр ролика | Внутренняя ширина | Штифт | Пластина звена | Поперечный шаг | Мин. прочность на разрыв по ANSI | Мин. прочность на разрыв по Tsubaki | Приблизи- тельная масса | |||||||||||||||
| Диаметр | Длина | Длина | Длина | Толщина | Высота | |||||||||||||||||||||
| p | d1 | b1 | d2 | L1 | L2 | L | T | H (max) | pt | кН | кН | кг/м | ||||||||||||||
| RS25-1 | PHC25-1 | 25-1 (04C-1) | 6.35 (1/4”) | 3,30 | 3,18 | 2,31 | 3.80 | 4.50 | - | 0,75 | 5,84 | - | 3.5 | 4.12 | 0.14 | |||||||||||
| RS25-2 | PHC25-2 | 25-2 (04C-2) | 6.95 | 7.75 | - | 6.40 | 7.0 | 8.24 | 0.27 | |||||||||||||||||
| RS25-3 | PHC25-3 | 25-3 (04C-3) | 10.15 | 10.95 | - | 6.40 | 10.5 | 12.4 | 0.42 | |||||||||||||||||
| RS35-1 | PHC35-1 | 35-1 (06C-1) | 9.525 (3/8”) | 5,08 | 4,78 | 3,59 | 5.85 | 6.85 | 13.50 | 1,25 | 9,00 | - | 7.9 | 9.81 | 0.33 | |||||||||||
| RS35-2 | PHC35-2 | 35-2 (06C-2) | 10.90 | 11.90 | 24.50 | 10.10 | 15.8 | 19.6 | 0.69 | |||||||||||||||||
| RS35-3 | PHC35-3 | 35-3 (06C-3) | 16.00 | 16.90 | 34.60 | 10.10 | 23.7 | 29.4 | 1.05 | |||||||||||||||||
| RS35-4 | PHC35-4 | 35-4 (06C-4) | 21.05 | 21.95 | 44.70 | 10.10 | - | 39.2 | 1.41 | |||||||||||||||||
| RS37-1 | PHC37-1 | 37-1 | 12.70 (1/2”) | 7.80 | 3.40 | 3.63 | 5.10 | 5.90 | 12.45 | 1.00 | 9.80 | - | - | 8.14 | 0.29 | |||||||||||
| RS38-1 | PHC38-1 | 37-1 | 12.70 (1/2”) | 7.80 | 4.80 | 3.63 | 6.00 | 7.10 | 14.10 | 1.10 | 9.80 | - | - | 8.14 | 0.35 | |||||||||||
| RS41-1 | PHC41-1 | 41-1 | 12.70 (1/2”) | 7.77 | 6.38 | 3.59 | 6.75 | 7.95 | 15.10 | 1.25 | 9.80 | - | 6.7 | 10.3 | 0.41 | |||||||||||
| RS40-1 | PHC40-1 | 40-1 (08A-1) | 12.70 (1/2”) | 7,92 | 7,95 | 3,97 | 8.25 | 9.95 | 18.20 | 1,50 | 12,00 | - | 13.9 | 17.7 | 0.64 | |||||||||||
| RS40-2 | PHC40-2 | 40-2 (08A-2) | 15.45 | 17.15 | 33.50 | 14.40 | 27.8 | 35.3 | 1.27 | |||||||||||||||||
| RS40-3 | PHC40-3 | 40-3 (08A-3) | 22.65 | 24.15 | 47.90 | 14.40 | 41.7 | 53.0 | 1.90 | |||||||||||||||||
| RS40-4 | PHC40-4 | 40-4 (08A-4) | 29.90 | 31.30 | 62.30 | 14.40 | - | 70.6 | 2.53 | |||||||||||||||||
| RS50-1 | PHC50-1 | 50-1 (10A-1) | 15.875 (5/8”) | 10,16 | 9,53 | 5,09 | 10.30 | 11.90 | 22.60 | 2,00 | 15,00 | - | 21.8 | 28.4 | 1.04 | |||||||||||
| RS50-2 | PHC50-2 | 50-2 (10A-2) | 19.35 | 21.15 | 41.80 | 18.10 | 43.6 | 56.9 | 2.07 | |||||||||||||||||
| RS50-3 | PHC50-3 | 50-3 (10A-3) | 28.40 | 30.20 | 59.90 | 18.10 | 65.4 | 85.3 | 3.09 | |||||||||||||||||
| RS50-4 | PHC50-4 | 50-4 (10A-4) | 37.45 | 39.25 | 78.10 | 18.10 | - | 114.0 | 4.11 | |||||||||||||||||
| RS60-1 | PHC60-1 | 60-1 (12A-1) | 19.05 (3/4”) | 11,91 | 12,70 | 5,96 | 12.85 | 14.75 | 28.20 | 2,40 | 18,10 | - | 31.3 | 40.2 | 1.53 | |||||||||||
| RS60-2 | PHC60-2 | 60-2 (12A-2) | 24.25 | 26.25 | 52.60 | 22.80 | 62.6 | 80.4 | 3.04 | |||||||||||||||||
| RS60-3 | PHC60-3 | 60-3 (12A-3) | 35.65 | 38.15 | 75.50 | 22.80 | 93.9 | 121.0 | 4.54 | |||||||||||||||||
| RS60-4 | PHC60-4 | 60-4 (12A-4) | 47.05 | 49.55 | 98.30 | 22.80 | - | 161.0 | 6.04 | |||||||||||||||||
| RS80-1 | PHC80-1 | 80-1 (16A-1) | 25.40 (1”) | 15,88 | 15,88 | 7,94 | 16.25 | 19.25 | 36.60 | 3,20 | 24,10 | - | 55.6 | 71.6 | 2.66 | |||||||||||
| RS80-2 | PHC80-2 | 80-2 (16A-2) | 30.90 | 33.90 | 67.50 | 29.30 | 111.2 | 143.0 | 5.27 | |||||||||||||||||
| RS80-3 | PHC80-3 | 80-3 (16A-3) | 45.60 | 48.50 | 96.90 | 29.30 | 166.8 | 215.0 | 7.89 | |||||||||||||||||
| RS80-4 | PHC80-4 | 80-4 (16A-4) | 60.25 | 63.25 | 126.30 | 29.30 | - | 286.0 | 10.50 | |||||||||||||||||
| RS100-1 | PHC100-1 | 100-1 (20A-1) | 31.75 (1 1/4”) | 19,05 | 19,05 | 9,54 | 19.75 | 22.85 | 43.70 | 4,00 | 30,10 | - | 87.0 | 107.0 | 3.99 | |||||||||||
| RS100-2 | PHC100-2 | 100-2 (20A-2) | 37.70 | 40.80 | 81.50 | 35.80 | 174.0 | 214.0 | 7.85 | |||||||||||||||||
| RS100-3 | PHC100-3 | 100-3 (20A-3) | 55.65 | 58.75 | 117.30 | 35.80 | 261.0 | 321.0 | 11.77 | |||||||||||||||||
| RS100-4 | PHC100-4 | 100-4 (20A-4) | 73.55 | 76.65 | 153.10 | 35.80 | - | 428.0 | 15.70 | |||||||||||||||||
| RS120-1 | PHC120-1 | 120-1 (24A-1) | 38.10 (1 1/2”) | 22,23 | 25,40 | 11,11 | 24.90 | 28.90 | 55.00 | 4,80 | 36,20 | - | 125.0 | 148.0 | 5.93 | |||||||||||
| RS120-2 | PHC120-2 | 120-2 (24A-2) | 47.60 | 51.60 | 103.20 | 45.40 | 250.0 | 296.0 | 11.70 | |||||||||||||||||
| RS120-3 | PHC120-3 | 120-3 (24A-3) | 70.40 | 74.40 | 148.60 | 45.40 | 375.0 | 444.0 | 17.53 | |||||||||||||||||
| RS120-4 | PHC120-4 | 120-4 (24A-4) | 93.10 | 97.10 | 194.00 | 45.40 | - | 592.0 | 23.36 | |||||||||||||||||
| RS140-1 | PHC140-1 | 140-1 (28A-1) | 44.45 (1 3/4”) | 25,40 | 25,40 | 12,71 | 26.90 | 31.70 | 59.50 | 5,60 | 42,20 | - | 170.0 | 193.0 | 7.49 | |||||||||||
| RS140-2 | PHC140-2 | 140-2 (28A-2) | 51.35 | 56.15 | 112.30 | 48.90 | 340.0 | 386.0 | 14.83 | |||||||||||||||||
| RS140-3 | PHC140-3 | 140-3 (28A-3) | 75.85 | 80.75 | 161.30 | 48.90 | 510.0 | 580.0 | 22.20 | |||||||||||||||||
| RS160-1 | PHC160-1 | 160-1 (32A-1) | 50.80 (2”) | 28,58 | 31,75 | 14,29 | 31.85 | 36.85 | 70.20 | 6,40 | 48,20 | - | 223.0 | 255.0 | 10.10 | |||||||||||
| RS160-2 | PHC160-2 | 160-2 (32A-2) | 61.15 | 66.15 | 132.20 | 58.50 | 446.0 | 510.0 | 20.04 | |||||||||||||||||
| RS160-3 | PHC160-3 | 160-3 (32A-3) | 90.45 | 95.45 | 190.70 | 58.50 | 669.0 | 765.0 | 30.02 | |||||||||||||||||
| RS180-1 | PHC180-1 | 180-1 (36A-1) | 57.15 (2 1/4”) | 35,71 | 35,72 | 17,46 | 35.65 | 42.45 | 80.60 | 7,15 | 54,20 | - | 281.0 | 336.0 | 13.45 | |||||||||||
| RS180-2 | PHC180-2 | 180-2 (36A-2) | 68.75 | 75.35 | 151.10 | 65.80 | 562.0 | 673.0 | 26.52 | |||||||||||||||||
| RS180-3 | PHC180-3 | 180-3 (36A-3) | 101,70 | 108,50 | 216.90 | 65.80 | 843.0 | 1010.0 | 38.22 | |||||||||||||||||
| RS200-1 | PHC200-1 | 200-1 (40A-1) | 63.50 (2 1/2”) | 39,68 | 38,10 | 19,85 | 39.00 | 44.80 | 87.30 | 8,00 | 60,30 | - | 347.0 | 427.0 | 16.49 | |||||||||||
| RS200-2 | PHC200-2 | 200-2 (40A-2) | 74.85 | 80.65 | 161.20 | 71.60 | 694.0 | 853.0 | 32.63 | |||||||||||||||||
| RS200-3 | PHC200-3 | 200-3 (40A-3) | 110,75 | 116,45 | 233.00 | 71.60 | 1041.0 | 1280.0 | 49.02 | |||||||||||||||||
| RS240-1 | PHC240-1 | 240-1 (48A-1) | 76.20 (3”) | 47,63 | 47,63 | 23,81 | 47.90 | 55.50 | 106.70 | 9,50 | 72,40 | - | 500.0 | 623.0 | 24.50 | |||||||||||
| RS240-2 | PHC240-2 | 240-2 (48A-2) | 91,90 | 99,40 | 198,40 | 87,80 | 1000,0 | 1250,0 | 48,10 | |||||||||||||||||
Примечание:
- Цепи RS25 — RS35 безроликовые (втулочные). Указан диаметр втулки.
- Для цепей размером до RS60 используются соединительные звенья с зажимом, а для размеров с RS80 по RS200 — со шплинтом. Соединительные звенья RS240 — с подпружиненным штифтом.
- При использовании одношагового переходного звена учтите снижение усталостной прочности цепи на 35%.
