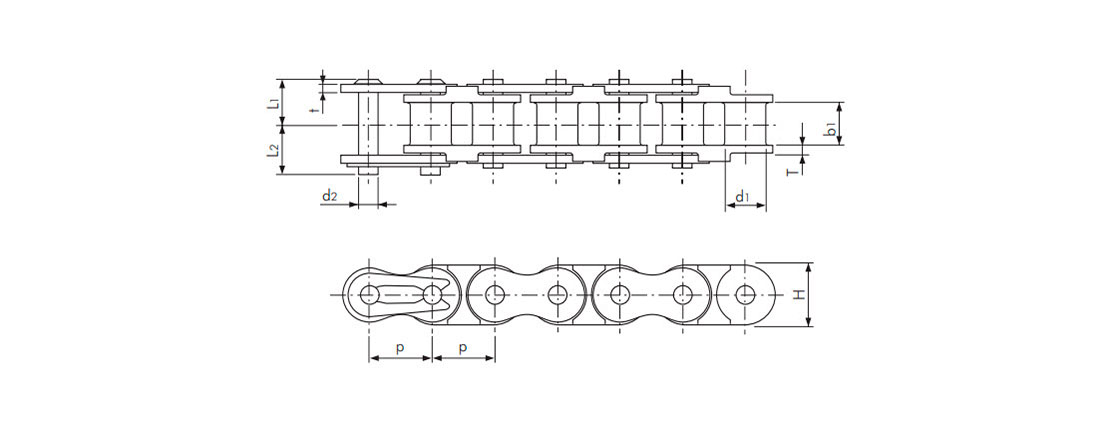

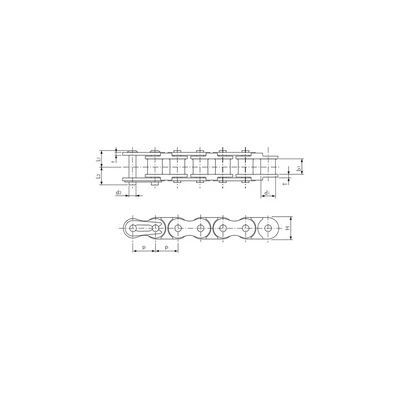

| Номер цепи TSUBAKI | Номер цепи SKF | Номер цепи стандарта BS/DIN | Шаг | Диаметр втулки | Внутренняя ширина | Штифт | Пластина звена | Макс. допустимая нагрузка по Tsubaki | Приблизи- тельная масса | ||||||||||||
| Диаметр | Длина | Длина | Толщина | Толщина | Высота | ||||||||||||||||
| p | d1 | b1 | d2 | L1 | L2 | T | t | H (max) | кН | кг/м | |||||||||||
| RS25-PC-1 | 6.35 (1/4”) | 3.30 | 3.18 | 2.31 | 4.50 | 5.50 | 1.30 | 0.75 | 6.00 | 0.08 | 0.10 | ||||||||||
| RS35-PC-1 | 9.525 (3/8”) | 5.08 | 4.78 | 3.59 | 6.85 | 7.85 | 2.20 | 1.25 | 9.00 | 0.18 | 0.22 | ||||||||||
| RS40-PC-1 | 12.70 (1/2”) | 7.92 | 7.95 | 3.97 | 8.25 | 9.95 | 1.50 | 1.50 | 12.00 | 0.44 | 0.39 | ||||||||||
| RS50-PC-1 | 15.875 (5/8”) | 10.16 | 9.53 | 5.09 | 10.30 | 12.00 | 2.00 | 2.00 | 15.00 | 0.69 | 0.58 | ||||||||||
| RS60-PC-1 | 19,05 (3/4”) | 11,91 | 12,70 | 5,96 | 12,85 | 14,75 | 2,40 | 2,40 | 18,10 | 0,88 | 0,82 | ||||||||||
Внимание:
- Обязательно перепроверьте нагрузку при замене цепи из нержавеющей стали цепью PC.
- Переходные звенья с данной цепью не используются.
- Используйте натяжитель цепи с холостой звездочкой, чтобы скорректировать натяжение цепи.
- Нижняя часть внутренних звеньев должна поддерживаться направляющими.
- Дополнительные сведения о коррозионностойких цепей см. в разделе “Руководство по коррозионной стойкости”.
