Цилиндрические роликоподшипники NNF 5038 ADA-2LSV
Цилиндрические роликоподшипники NNF 5038 ADA-2LSV
Цилиндрические роликоподшипники
d 0
0
190 мм 0
D
290 мм
B
136 мм
C
135 мм
d1
≈
228 мм
D3
284 мм
C1
118.2 мм
Tolearance for distance C1
+
0.2 мм
C2
8.4 мм
b
5.2 мм
b1
8 мм
K
4 мм
r
минимальный
2 мм
r3,4
минимальный
0.6 мм

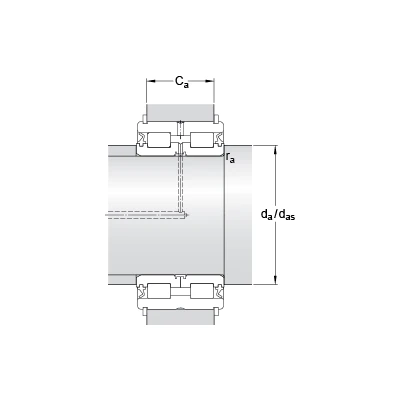

da
минимальный
197 мм
das
222 мм
Ca1
110 мм
Допуск для детали Са (стопорные кольца SW)
-
0.2 мм
Ca2
108 мм
Допуск для детали Са (стопорные кольца DIN 471)
-
0.2 мм
ra
максимальный
2 мм
Динамическая грузоподъемность
C
1190 кН
Статическая грузоподъемность
C0
2200 кН
Граничная нагрузка по усталости
Pu
236 кН
Предельная частота вращения
430 об/мин
Расчетный коэффициент
kr
0.4
Масса подшипника
31.5 кг
Стопорное кольцо
SW 290
Стопорное кольцо DIN 471
290x5
