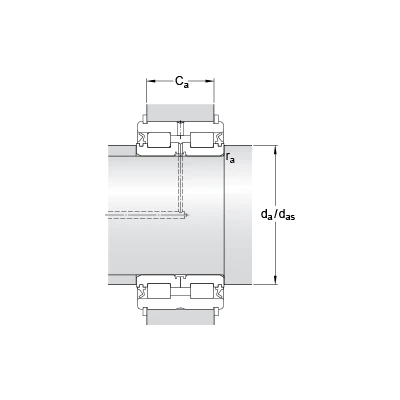

Цилиндрические роликоподшипники NNF 5034 ADA-2LSV
Цилиндрические роликоподшипники NNF 5034 ADA-2LSV
Цилиндрические роликоподшипники
d 0
0
170 мм 0
D
260 мм
B
122 мм
C
121 мм
d1
≈
203.6 мм
D3
254 мм
C1
107.2 мм
Tolearance for distance C1
+
0.2 мм
C2
6.9 мм
b
5.2 мм
b1
7 мм
K
4 мм
r
минимальный
2 мм
r3,4
минимальный
0.6 мм
da
минимальный
177 мм
das
197 мм
Ca1
99 мм
Допуск для детали Са (стопорные кольца SW)
-
0.2 мм
Ca2
97 мм
Допуск для детали Са (стопорные кольца DIN 471)
-
0.2 мм
ra
максимальный
2 мм
Динамическая грузоподъемность
C
1010 кН
Статическая грузоподъемность
C0
1800 кН
Граничная нагрузка по усталости
Pu
193 кН
Предельная частота вращения
480 об/мин
Расчетный коэффициент
kr
0.4
Масса подшипника
22.5 кг
Стопорное кольцо
SW 260
Стопорное кольцо DIN 471
260x5
