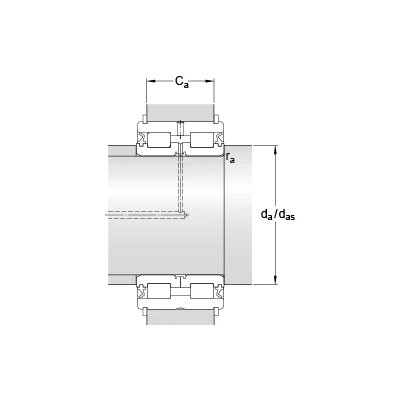

Цилиндрические роликоподшипники NNF 5024 ADA-2LSV
Цилиндрические роликоподшипники NNF 5024 ADA-2LSV
Цилиндрические роликоподшипники
d 0
0
120 мм 0
D
180 мм
B
80 мм
C
79 мм
d1
≈
141.5 мм
D3
176 мм
C1
71.2 мм
Tolearance for distance C1
+
0.2 мм
C2
3.9 мм
b
4.2 мм
b1
6 мм
K
3.5 мм
r
минимальный
1.8 мм
r3,4
минимальный
0.6 мм
da
минимальный
127 мм
das
138 мм
Ca1
65 мм
Допуск для детали Са (стопорные кольца SW)
-
0.2 мм
Ca2
63 мм
Допуск для детали Са (стопорные кольца DIN 471)
-
0.2 мм
ra
максимальный
1.5 мм
Динамическая грузоподъемность
C
429 кН
Статическая грузоподъемность
C0
750 кН
Граничная нагрузка по усталости
Pu
86.5 кН
Номинальная частота вращения
700 об/мин
Предельная частота вращения
700 об/мин
Расчетный коэффициент
kr
0.4
Масса подшипника
6.9 кг
Стопорное кольцо
SW 180
Стопорное кольцо DIN 471
180x4
