Цилиндрические роликоподшипники NNF 5022 ADA-2LSV
Цилиндрические роликоподшипники NNF 5022 ADA-2LSV
Цилиндрические роликоподшипники
d 0
0
110 мм 0
D
170 мм
B
80 мм
C
79 мм
d1
≈
132 мм
D3
167 мм
C1
70.2 мм
Tolearance for distance C1
+
0.2 мм
C2
4.4 мм
b
4.2 мм
b1
6 мм
K
3.5 мм
r
минимальный
1.8 мм
r3,4
минимальный
0.6 мм

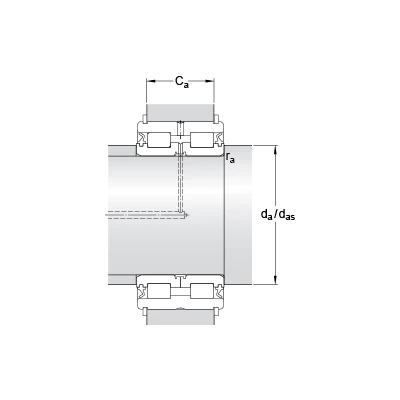

da
минимальный
117 мм
das
128 мм
Ca1
65 мм
Допуск для детали Са (стопорные кольца SW)
-
0.2 мм
Ca2
62 мм
Допуск для детали Са (стопорные кольца DIN 471)
-
0.2 мм
ra
максимальный
1.5 мм
Динамическая грузоподъемность
C
413 кН
Статическая грузоподъемность
C0
695 кН
Граничная нагрузка по усталости
Pu
81.5 кН
Предельная частота вращения
750 об/мин
Расчетный коэффициент
kr
0.4
Масса подшипника
6.45 кг
Стопорное кольцо
SW 170
Стопорное кольцо DIN 471
170x4
