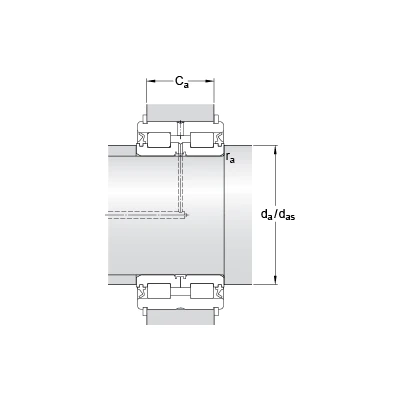

Цилиндрические роликоподшипники NNF 5020 ADA-2LSV
Цилиндрические роликоподшипники NNF 5020 ADA-2LSV
Цилиндрические роликоподшипники
d 0
0
100 мм 0
D
150 мм
B
67 мм
C
66 мм
d1
≈
118.5 мм
D3
147 мм
C1
59.2 мм
Tolearance for distance C1
+
0.2 мм
C2
3.4 мм
b
4.2 мм
b1
6 мм
K
3.5 мм
r
минимальный
1.5 мм
r3,4
минимальный
0.6 мм
da
минимальный
106 мм
das
115 мм
Ca1
54 мм
Допуск для детали Са (стопорные кольца SW)
-
0.2 мм
Ca2
51 мм
Допуск для детали Са (стопорные кольца DIN 471)
-
0.2 мм
ra
максимальный
1 мм
Динамическая грузоподъемность
C
336 кН
Статическая грузоподъемность
C0
570 кН
Граничная нагрузка по усталости
Pu
68 кН
Предельная частота вращения
850 об/мин
Расчетный коэффициент
kr
0.4
Масса подшипника
3.95 кг
Стопорное кольцо
SW 150
Стопорное кольцо DIN 471
150x4
