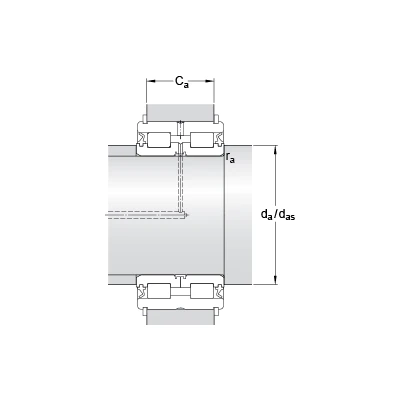

Цилиндрические роликоподшипники NNF 5013 ADB-2LSV
Цилиндрические роликоподшипники NNF 5013 ADB-2LSV
Цилиндрические роликоподшипники
d 0
0
65 мм 0
D
100 мм
B
46 мм
C
45 мм
d1
≈
78.8 мм
D3
97.4 мм
C1
40.2 мм
Tolearance for distance C1
+
0.2 мм
C2
2.4 мм
b
3.2 мм
r
минимальный
1 мм
r3,4
минимальный
0.6 мм
da
минимальный
70 мм
das
76.3 мм
Ca1
35 мм
Допуск для детали Са (стопорные кольца SW)
-
0.2 мм
Ca2
34 мм
Допуск для детали Са (стопорные кольца DIN 471)
-
0.2 мм
ra
максимальный
0.6 мм
Динамическая грузоподъемность
C
138 кН
Статическая грузоподъемность
C0
224 кН
Граничная нагрузка по усталости
Pu
26.5 кН
Предельная частота вращения
1300 об/мин
Расчетный коэффициент
kr
0.4
Масса подшипника
1.33 кг
Стопорное кольцо
SW 100
Стопорное кольцо DIN 471
100x3
