Цилиндрические роликоподшипники NNF 5009 ADB-2LSV
Цилиндрические роликоподшипники NNF 5009 ADB-2LSV
Цилиндрические роликоподшипники
d 0
0
45 мм 0
D
75 мм
B
40 мм
C
39 мм
d1
≈
57 мм
D3
72.8 мм
C1
34.2 мм
Tolearance for distance C1
+
0.2 мм
C2
2.4 мм
b
2.7 мм
r
минимальный
0.8 мм
r3,4
минимальный
0.6 мм
da
минимальный
49 мм
das
54.7 мм

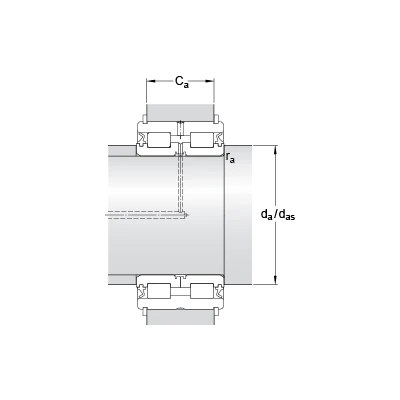

Ca1
30 мм
Допуск для детали Са (стопорные кольца SW)
-
0.2 мм
Ca2
29 мм
Допуск для детали Са (стопорные кольца DIN 471)
-
0.2 мм
ra
максимальный
0.4 мм
Динамическая грузоподъемность
C
102 кН
Статическая грузоподъемность
C0
146 кН
Граничная нагрузка по усталости
Pu
17 кН
Предельная частота вращения
1800 об/мин
Расчетный коэффициент
kr
0.4
Масса подшипника
0.7 кг
Стопорное кольцо
SW 75
Стопорное кольцо DIN 471
75x2.5
