Цилиндрические роликоподшипники NNF 5004 ADB-2LSV
Цилиндрические роликоподшипники NNF 5004 ADB-2LSV
Цилиндрические роликоподшипники
d 0
0
20 мм 0
D
42 мм
B
30 мм
C
29 мм
d1
≈
30.6 мм
D3
40.2 мм
C1
24.7 мм
Tolearance for distance C1
+
0.2 мм
C2
2.15 мм
b
1.8 мм
r
минимальный
0.5 мм
r3,4
минимальный
0.3 мм
da
минимальный
24 мм
das
28.8 мм

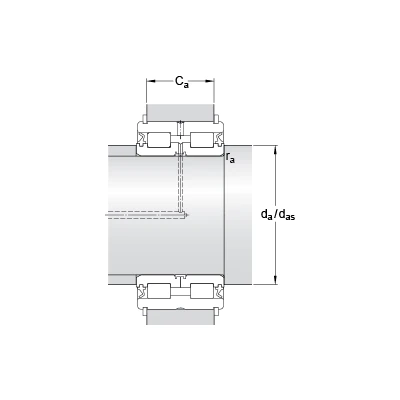

Ca1
21.5 мм
Допуск для детали Са (стопорные кольца SW)
-
0.2 мм
Ca2
21 мм
Допуск для детали Са (стопорные кольца DIN 471)
-
0.2 мм
ra
максимальный
0.3 мм
Динамическая грузоподъемность
C
45.7 кН
Статическая грузоподъемность
C0
55 кН
Граничная нагрузка по усталости
Pu
5.7 кН
Предельная частота вращения
3400 об/мин
Расчетный коэффициент
kr
0.4
Масса подшипника
0.2 кг
Стопорное кольцо
SW 42
Стопорное кольцо DIN 471
42x1.75
