Радиально-упорные шарикоподшипники 71909 ACD/HCP4A
Радиально-упорные шарикоподшипники 71909 ACD/HCP4A
Радиально-упорные шарикоподшипники
d 0
0
45 мм 0
D
68 мм
B
12 мм
d1
52.6 мм
d2
52.6 мм
D1
60.4 мм
r1,2
минимальный
0.6 мм
r3,4
минимальный
0.3 мм
a
19.3 мм

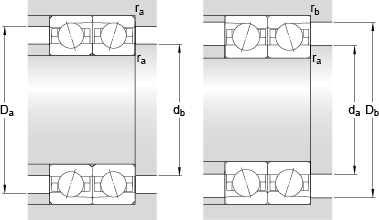

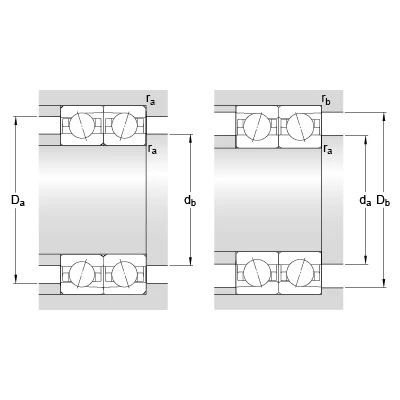

da
минимальный
48.2 мм
db
минимальный
48.2 мм
Da
максимальный
64.8 мм
Db
максимальный
66.6 мм
ra
максимальный
0.6 мм
rb
максимальный
0.3 мм

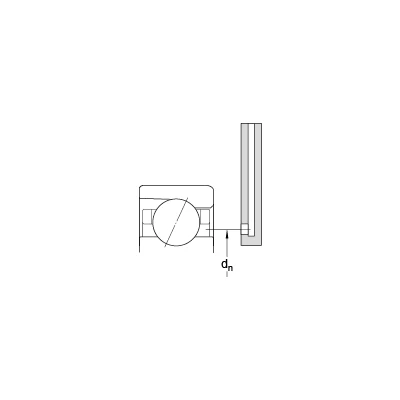

dn
54.2 мм
Динамическая грузоподъемность
C
12.4 кН
Статическая грузоподъемность
C0
9 кН
Граничная нагрузка по усталости
Pu
0.38 кН
Максимальная частота вращения в консистентной смазке
20000 об/мин
Максимальная частота вращения в воздушно-масляной смазке
34000 мм/мин
Диаметр шарика
Dw
6.35 мм
Количество шариков
z
23
количество смазки
Gref
1.62 cm³
Расчетный коэффициент
e
0.68
Расчетный коэффициент (одиночный, тандем)
Y2
0.87
Расчетный коэффициент (одиночный, тандем)
Y0
0.38
Расчетный коэффициент (одиночный, тандем)
X2
0.41
Расчетный коэффициент ("спина к спине", "лицом к лицу")
Y1
0.92
Расчетный коэффициент ("спина к спине", "лицом к лицу")
Y2
1.41
Расчетный коэффициент ("спина к спине", "лицом к лицу")
Y0
0.76
Расчетный коэффициент ("спина к спине", "лицом к лицу")
X2
0.67
Преднатяг класса A
GA
80 Н
Преднатяг класса B
GB
160 Н
Преднатяг класса C
GC
320 Н
Preload class D
GD
640 Н
Расчетный коэффициент
f
1.11
Расчетный коэффициент
f1
0.98
Расчетный коэффициент
f2A
1
Расчетный коэффициент
f2B
1.07
Расчетный коэффициент
f2C
1.12
Расчетный коэффициент
f2D
1.17
Расчетный коэффициент
fHC
1.04
Преднатяг класса A
111 Н/мкм
Преднатяг класса B
143 Н/мкм
Преднатяг класса C
187 Н/мкм
Preload class D
249 Н/мкм
Масса подшипника
0.12 кг
