Радиально-упорные шарикоподшипники 709 ACE/P4AH
Радиально-упорные шарикоподшипники 709 ACE/P4AH
Радиально-упорные шарикоподшипники
d 0
0
9 мм 0
D
24 мм
B
7 мм
d1
13.6 мм
d2
13 мм
D1
19.4 мм
K
0.5 мм
C1
4.25 мм
r1,2
минимальный
0.3 мм
r3,4
минимальный
0.15 мм
a
7.4 мм

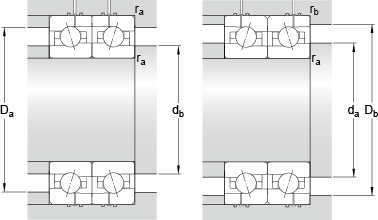

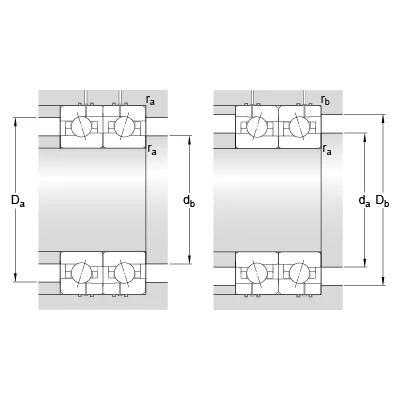

da
минимальный
11 мм
db
минимальный
11 мм
Da
максимальный
22 мм
Db
максимальный
22.6 мм
ra
максимальный
0.3 мм
rb
максимальный
0.15 мм
dn
14.8 мм
Динамическая грузоподъемность
C
2.5 кН
Статическая грузоподъемность
C0
0.9 кН
Граничная нагрузка по усталости
Pu
0.038 кН
Максимальная частота вращения в консистентной смазке
90000 об/мин
Максимальная частота вращения в воздушно-масляной смазке
137000 мм/мин
Диаметр шарика
Dw
3.969 мм
Количество шариков
z
9
количество смазки
Gref
0.19 cm³
Расчетный коэффициент
e
0.68
Расчетный коэффициент (одиночный, тандем)
Y2
0.87
Расчетный коэффициент (одиночный, тандем)
Y0
0.38
Расчетный коэффициент (одиночный, тандем)
X2
0.41
Расчетный коэффициент ("спина к спине", "лицом к лицу")
Y1
0.92
Расчетный коэффициент ("спина к спине", "лицом к лицу")
Y2
1.41
Расчетный коэффициент ("спина к спине", "лицом к лицу")
Y0
0.76
Расчетный коэффициент ("спина к спине", "лицом к лицу")
X2
0.67
Преднатяг класса A
GA
23 Н
Преднатяг класса B
GB
65 Н
Преднатяг класса C
GC
130 Н
Расчетный коэффициент
f
1.02
Расчетный коэффициент
f1
0.99
Расчетный коэффициент
f2A
1
Расчетный коэффициент
f2B
1.03
Расчетный коэффициент
f2C
1.06
Расчетный коэффициент
fHC
1
Преднатяг класса A
26 Н/мкм
Преднатяг класса B
38 Н/мкм
Преднатяг класса C
50 Н/мкм
Масса подшипника
0.014 кг
