Радиально-упорные шарикоподшипники 706 ACD/HCP4A
Радиально-упорные шарикоподшипники 706 ACD/HCP4A
Радиально-упорные шарикоподшипники
d 0
0
6 мм 0
D
17 мм
B
6 мм
d1
9.5 мм
d2
9.5 мм
D1
13.5 мм
r1,2
минимальный
0.3 мм
r3,4
минимальный
0.15 мм
a
5.7 мм

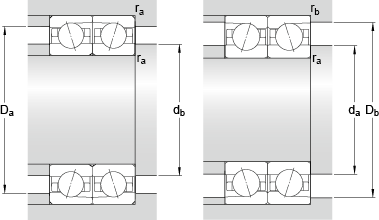

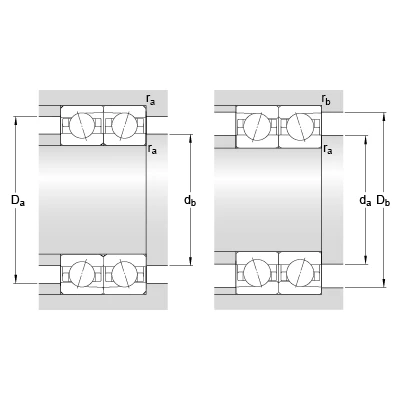

da
минимальный
8 мм
db
минимальный
8 мм
Da
максимальный
15 мм
Db
максимальный
16.2 мм
ra
максимальный
0.3 мм
rb
максимальный
0.15 мм

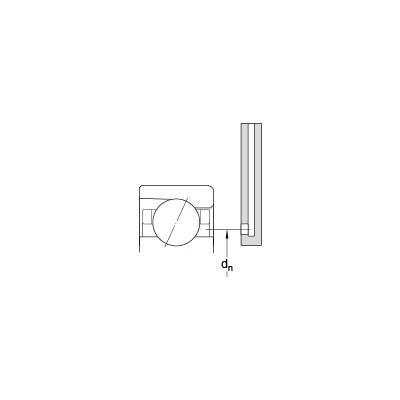

dn
10.3 мм
Динамическая грузоподъемность
C
2 кН
Статическая грузоподъемность
C0
0.75 кН
Граничная нагрузка по усталости
Pu
0.032 кН
Максимальная частота вращения в консистентной смазке
130000 об/мин
Максимальная частота вращения в воздушно-масляной смазке
190000 мм/мин
Диаметр шарика
Dw
3.175 мм
Количество шариков
z
8
количество смазки
Gref
0.09 cm³
Расчетный коэффициент
e
0.68
Расчетный коэффициент (одиночный, тандем)
Y2
0.87
Расчетный коэффициент (одиночный, тандем)
Y0
0.38
Расчетный коэффициент (одиночный, тандем)
X2
0.41
Расчетный коэффициент ("спина к спине", "лицом к лицу")
Y1
0.92
Расчетный коэффициент ("спина к спине", "лицом к лицу")
Y2
1.41
Расчетный коэффициент ("спина к спине", "лицом к лицу")
Y0
0.76
Расчетный коэффициент ("спина к спине", "лицом к лицу")
X2
0.67
Преднатяг класса A
GA
10 Н
Преднатяг класса B
GB
20 Н
Преднатяг класса C
GC
40 Н
Preload class D
GD
80 Н
Расчетный коэффициент
f
1.01
Расчетный коэффициент
f1
0.99
Расчетный коэффициент
f2A
1
Расчетный коэффициент
f2B
1.02
Расчетный коэффициент
f2C
1.05
Расчетный коэффициент
f2D
1.08
Расчетный коэффициент
fHC
1.02
Преднатяг класса A
21 Н/мкм
Преднатяг класса B
27 Н/мкм
Преднатяг класса C
36 Н/мкм
Preload class D
47 Н/мкм
Масса подшипника
0.005 кг
