Радиально-упорные шарикоподшипники 7024 CE/P4AL
Радиально-упорные шарикоподшипники 7024 CE/P4AL
Радиально-упорные шарикоподшипники
d 0
0
120 мм 0
D
180 мм
B
28 мм
d1
141.42 мм
d2
137.8 мм
D1
158.61 мм
b
2.8 мм
C1
15 мм
C2
5.4 мм
C3
5.4 мм
r1,2
минимальный
2 мм
r3,4
минимальный
1 мм
a
34.3 мм
da
минимальный
128.8 мм
db
минимальный
128.8 мм

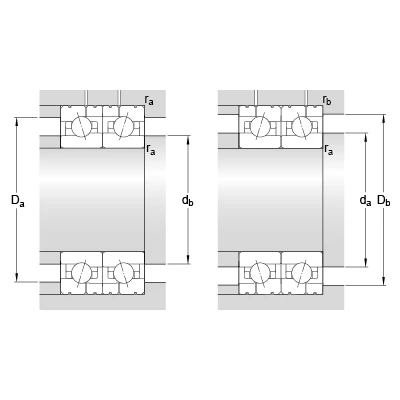

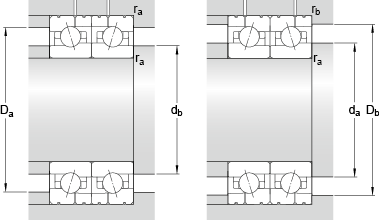

Da
максимальный
171.2 мм
Db
максимальный
174.4 мм
ra
максимальный
2 мм
rb
максимальный
1 мм
dn
144.9 мм
Динамическая грузоподъемность
C
57.2 кН
Статическая грузоподъемность
C0
55 кН
Граничная нагрузка по усталости
Pu
1.9 кН
Максимальная частота вращения в консистентной смазке
9300 об/мин
Максимальная частота вращения в воздушно-масляной смазке
14500 мм/мин
Диаметр шарика
Dw
14.288 мм
Количество шариков
z
29
количество смазки
Gref
28 cm³
Расчетный коэффициент
f0
9.6
Преднатяг класса A
GA
310 Н
Преднатяг класса B
GB
930 Н
Преднатяг класса C
GC
1850 Н
Расчетный коэффициент
f
1.12
Расчетный коэффициент
f1
1
Расчетный коэффициент
f2A
1
Расчетный коэффициент
f2B
1.03
Расчетный коэффициент
f2C
1.05
Расчетный коэффициент
fHC
1
Преднатяг класса A
104 Н/мкм
Преднатяг класса B
164 Н/мкм
Преднатяг класса C
225 Н/мкм
Масса подшипника
2.167 кг
