Радиально-упорные шарикоподшипники 7024 ACE/HCP4AL
Радиально-упорные шарикоподшипники 7024 ACE/HCP4AL
Радиально-упорные шарикоподшипники
d 0
0
120 мм 0
D
180 мм
B
28 мм
d1
141.42 мм
d2
137.8 мм
D1
158.61 мм
b
2.8 мм
C1
15 мм
C2
5.4 мм
C3
5.4 мм
r1,2
минимальный
2 мм
r3,4
минимальный
1 мм
a
49.3 мм

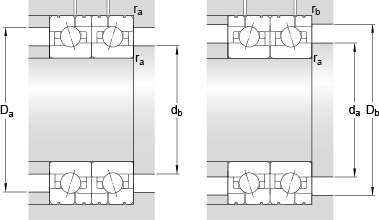

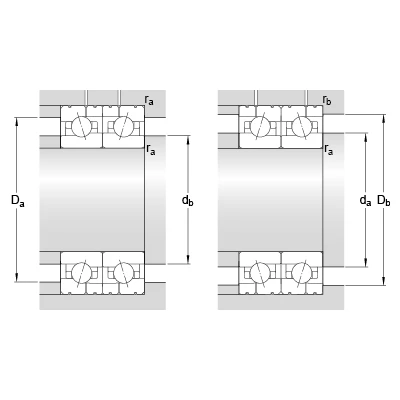

da
минимальный
128.8 мм
db
минимальный
128.8 мм
Da
максимальный
171.2 мм
Db
максимальный
174.4 мм
ra
максимальный
2 мм
rb
максимальный
1 мм
dn
144.9 мм
Динамическая грузоподъемность
C
54 кН
Статическая грузоподъемность
C0
52 кН
Граничная нагрузка по усталости
Pu
1.8 кН
Максимальная частота вращения в консистентной смазке
10000 об/мин
Максимальная частота вращения в воздушно-масляной смазке
15500 мм/мин
Диаметр шарика
Dw
14.288 мм
Количество шариков
z
29
количество смазки
Gref
28 cm³
Расчетный коэффициент
e
0.68
Расчетный коэффициент (одиночный, тандем)
Y2
0.87
Расчетный коэффициент (одиночный, тандем)
Y0
0.38
Расчетный коэффициент (одиночный, тандем)
X2
0.41
Расчетный коэффициент ("спина к спине", "лицом к лицу")
Y1
0.92
Расчетный коэффициент ("спина к спине", "лицом к лицу")
Y2
1.41
Расчетный коэффициент ("спина к спине", "лицом к лицу")
Y0
0.76
Расчетный коэффициент ("спина к спине", "лицом к лицу")
X2
0.67
Преднатяг класса A
GA
490 Н
Преднатяг класса B
GB
1480 Н
Преднатяг класса C
GC
2950 Н
Расчетный коэффициент
f
1.12
Расчетный коэффициент
f1
0.99
Расчетный коэффициент
f2A
1
Расчетный коэффициент
f2B
1.03
Расчетный коэффициент
f2C
1.06
Расчетный коэффициент
fHC
1.01
Преднатяг класса A
288 Н/мкм
Преднатяг класса B
433 Н/мкм
Преднатяг класса C
568 Н/мкм
Масса подшипника
1.959 кг
