Радиально-упорные шарикоподшипники 7024 ACB/HCP4AL
Радиально-упорные шарикоподшипники 7024 ACB/HCP4AL
Радиально-упорные шарикоподшипники
d 0
0
120 мм 0
D
180 мм
B
28 мм
d1
143.2 мм
d2
140.8 мм
D2
161.9 мм
b
2.2 мм
C1
15.1 мм
C2
6.3 мм
C3
4.3 мм
r1,2
минимальный
2 мм
r3,4
минимальный
1 мм
a
49.2 мм

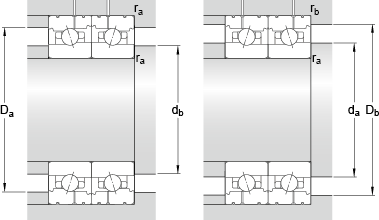

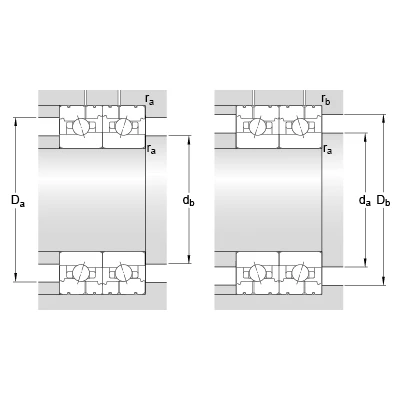

da
минимальный
129 мм
db
минимальный
129 мм
Da
максимальный
171 мм
Db
максимальный
175.4 мм
ra
максимальный
2 мм
rb
максимальный
1 мм
dn
144.7 мм
Динамическая грузоподъемность
C
35.8 кН
Статическая грузоподъемность
C0
36.5 кН
Граничная нагрузка по усталости
Pu
1.3 кН
Максимальная частота вращения в консистентной смазке
10000 об/мин
Максимальная частота вращения в воздушно-масляной смазке
15000 мм/мин
Диаметр шарика
Dw
11.112 мм
Количество шариков
z
33
количество смазки
Gref
23.69 cm³
Расчетный коэффициент
e
0.68
Расчетный коэффициент (одиночный, тандем)
Y2
0.87
Расчетный коэффициент (одиночный, тандем)
Y0
0.38
Расчетный коэффициент (одиночный, тандем)
X2
0.41
Расчетный коэффициент ("спина к спине", "лицом к лицу")
Y1
0.92
Расчетный коэффициент ("спина к спине", "лицом к лицу")
Y2
1.41
Расчетный коэффициент ("спина к спине", "лицом к лицу")
Y0
0.76
Расчетный коэффициент ("спина к спине", "лицом к лицу")
X2
0.67
Преднатяг класса A
GA
220 Н
Преднатяг класса B
GB
440 Н
Преднатяг класса C
GC
1320 Н
Расчетный коэффициент
f
1.08
Расчетный коэффициент
f1
0.99
Расчетный коэффициент
f2A
1
Расчетный коэффициент
f2B
1.02
Расчетный коэффициент
f2C
1.05
Расчетный коэффициент
fHC
1.01
Преднатяг класса A
220 Н/мкм
Преднатяг класса B
283 Н/мкм
Преднатяг класса C
424 Н/мкм
Масса подшипника
2.239 кг
