Радиально-упорные шарикоподшипники 7022 CD/HCP4AH1
Радиально-упорные шарикоподшипники 7022 CD/HCP4AH1
Радиально-упорные шарикоподшипники
d 0
0
110 мм 0
D
170 мм
B
28 мм
d1
128.5 мм
d2
128.5 мм
D1
151.5 мм
K
0.5 мм
C1
7.41 мм
r1,2
минимальный
2 мм
r3,4
минимальный
1 мм
a
32.9 мм

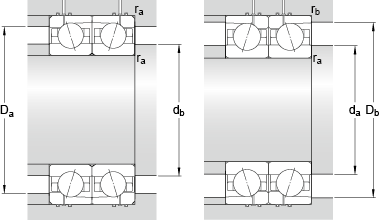

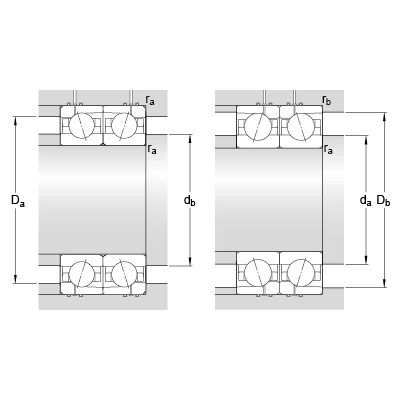

da
минимальный
119 мм
db
минимальный
119 мм
Da
максимальный
161 мм
Db
максимальный
165 мм
ra
максимальный
2 мм
rb
максимальный
1 мм
dn
132.6 мм
Динамическая грузоподъемность
C
111 кН
Статическая грузоподъемность
C0
108 кН
Граничная нагрузка по усталости
Pu
3.9 кН
Максимальная частота вращения в консистентной смазке
9500 об/мин
Максимальная частота вращения в воздушно-масляной смазке
14000 мм/мин
Диаметр шарика
Dw
19.05 мм
Количество шариков
z
20
количество смазки
Gref
25.5 cm³
Расчетный коэффициент
f0
15.5
Преднатяг класса A
GA
420 Н
Преднатяг класса B
GB
840 Н
Преднатяг класса C
GC
1680 Н
Preload class D
GD
3360 Н
Расчетный коэффициент
f
1.14
Расчетный коэффициент
f1
1
Расчетный коэффициент
f2A
1
Расчетный коэффициент
f2B
1.02
Расчетный коэффициент
f2C
1.05
Расчетный коэффициент
f2D
1.09
Расчетный коэффициент
fHC
1.02
Преднатяг класса A
135 Н/мкм
Преднатяг класса B
184 Н/мкм
Преднатяг класса C
258 Н/мкм
Preload class D
374 Н/мкм
Масса подшипника
1.633 кг
