Радиально-упорные шарикоподшипники 7020 ACD/P4AL
Радиально-упорные шарикоподшипники 7020 ACD/P4AL
Радиально-упорные шарикоподшипники
d 0
0
100 мм 0
D
150 мм
B
24 мм
d1
115.4 мм
d2
115.4 мм
D1
134.6 мм
b
2.2 мм
C1
13.4 мм
C2
5.2 мм
C3
4 мм
r1,2
минимальный
1.5 мм
r3,4
минимальный
1 мм
a
41.3 мм

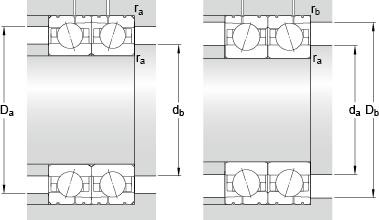

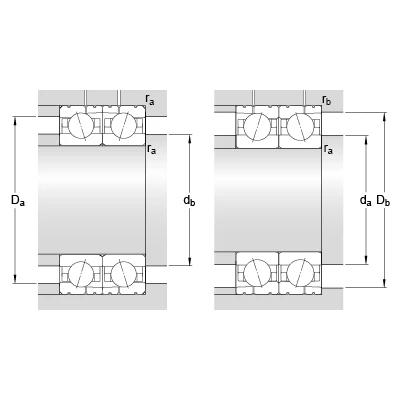

da
минимальный
107 мм
db
минимальный
107 мм
Da
максимальный
143 мм
Db
максимальный
146 мм
ra
максимальный
1.5 мм
rb
максимальный
1 мм
dn
118.7 мм
Динамическая грузоподъемность
C
79.3 кН
Статическая грузоподъемность
C0
80 кН
Граничная нагрузка по усталости
Pu
3 кН
Максимальная частота вращения в консистентной смазке
8000 об/мин
Максимальная частота вращения в воздушно-масляной смазке
12000 мм/мин
Диаметр шарика
Dw
15.875 мм
Количество шариков
z
22
количество смазки
Gref
16.2 cm³
Расчетный коэффициент
e
0.68
Расчетный коэффициент (одиночный, тандем)
Y2
0.87
Расчетный коэффициент (одиночный, тандем)
Y0
0.38
Расчетный коэффициент (одиночный, тандем)
X2
0.41
Расчетный коэффициент ("спина к спине", "лицом к лицу")
Y1
0.92
Расчетный коэффициент ("спина к спине", "лицом к лицу")
Y2
1.41
Расчетный коэффициент ("спина к спине", "лицом к лицу")
Y0
0.76
Расчетный коэффициент ("спина к спине", "лицом к лицу")
X2
0.67
Преднатяг класса A
GA
500 Н
Преднатяг класса B
GB
1000 Н
Преднатяг класса C
GC
2000 Н
Preload class D
GD
4000 Н
Расчетный коэффициент
f
1.16
Расчетный коэффициент
f1
0.99
Расчетный коэффициент
f2A
1
Расчетный коэффициент
f2B
1.02
Расчетный коэффициент
f2C
1.05
Расчетный коэффициент
f2D
1.08
Расчетный коэффициент
fHC
1
Преднатяг класса A
270 Н/мкм
Преднатяг класса B
355 Н/мкм
Преднатяг класса C
472 Н/мкм
Preload class D
640 Н/мкм
Масса подшипника
1.263 кг
