Радиально-упорные шарикоподшипники 7013 ACD/HCP4AL
Радиально-упорные шарикоподшипники 7013 ACD/HCP4AL
Радиально-упорные шарикоподшипники
d 0
0
65 мм 0
D
100 мм
B
18 мм
d1
75.8 мм
d2
75.8 мм
D1
89.2 мм
b
1.9 мм
C1
9.7 мм
C2
4.3 мм
C3
3.8 мм
r1,2
минимальный
1.1 мм
r3,4
минимальный
0.6 мм
a
28.3 мм

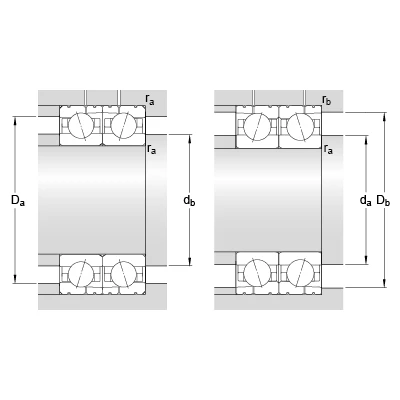

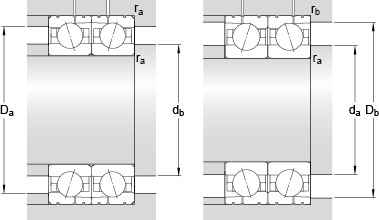

da
минимальный
71 мм
db
минимальный
71 мм
Da
максимальный
94 мм
Db
максимальный
96.8 мм
ra
максимальный
1 мм
rb
максимальный
0.6 мм
dn
78.1 мм
Динамическая грузоподъемность
C
39 кН
Статическая грузоподъемность
C0
35.5 кН
Граничная нагрузка по усталости
Pu
1.5 кН
Максимальная частота вращения в консистентной смазке
15000 об/мин
Максимальная частота вращения в воздушно-масляной смазке
22000 мм/мин
Диаметр шарика
Dw
11.112 мм
Количество шариков
z
20
количество смазки
Gref
5.7 cm³
Расчетный коэффициент
e
0.68
Расчетный коэффициент (одиночный, тандем)
Y2
0.87
Расчетный коэффициент (одиночный, тандем)
Y0
0.38
Расчетный коэффициент (одиночный, тандем)
X2
0.41
Расчетный коэффициент ("спина к спине", "лицом к лицу")
Y1
0.92
Расчетный коэффициент ("спина к спине", "лицом к лицу")
Y2
1.41
Расчетный коэффициент ("спина к спине", "лицом к лицу")
Y0
0.76
Расчетный коэффициент ("спина к спине", "лицом к лицу")
X2
0.67
Преднатяг класса A
GA
240 Н
Преднатяг класса B
GB
480 Н
Преднатяг класса C
GC
960 Н
Preload class D
GD
1920 Н
Расчетный коэффициент
f
1.13
Расчетный коэффициент
f1
0.99
Расчетный коэффициент
f2A
1
Расчетный коэффициент
f2B
1.02
Расчетный коэффициент
f2C
1.05
Расчетный коэффициент
f2D
1.08
Расчетный коэффициент
fHC
1.02
Преднатяг класса A
193 Н/мкм
Преднатяг класса B
253 Н/мкм
Преднатяг класса C
335 Н/мкм
Preload class D
453 Н/мкм
Масса подшипника
0.361 кг
