Радиально-упорные шарикоподшипники 7004 ACD/P4A
Радиально-упорные шарикоподшипники 7004 ACD/P4A
Радиально-упорные шарикоподшипники
d 0
0
20 мм 0
D
42 мм
B
12 мм
d1
27.1 мм
d2
27.1 мм
D1
34.8 мм
r1,2
минимальный
0.6 мм
r3,4
минимальный
0.3 мм
a
13.3 мм

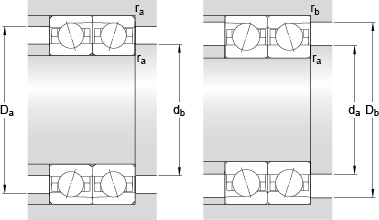

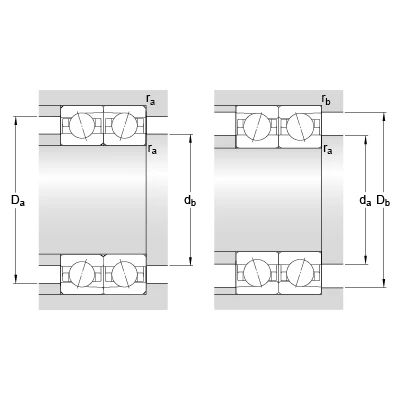

da
минимальный
23.2 мм
db
минимальный
23.2 мм
Da
максимальный
38.8 мм
Db
максимальный
40 мм
ra
максимальный
0.6 мм
rb
максимальный
0.3 мм

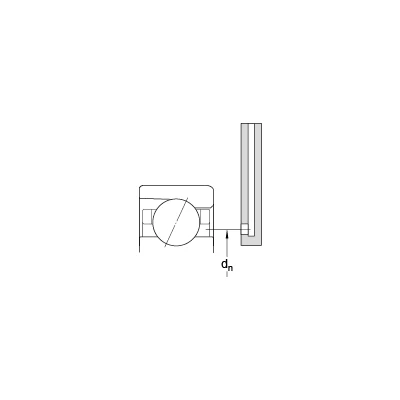

dn
28.4 мм
Динамическая грузоподъемность
C
8.3 кН
Статическая грузоподъемность
C0
4.2 кН
Граничная нагрузка по усталости
Pu
0.173 кН
Максимальная частота вращения в консистентной смазке
38000 об/мин
Максимальная частота вращения в воздушно-масляной смазке
60000 мм/мин
Диаметр шарика
Dw
6.35 мм
Количество шариков
z
12
количество смазки
Gref
0.9 cm³
Расчетный коэффициент
e
0.68
Расчетный коэффициент (одиночный, тандем)
Y2
0.87
Расчетный коэффициент (одиночный, тандем)
Y0
0.38
Расчетный коэффициент (одиночный, тандем)
X2
0.41
Расчетный коэффициент ("спина к спине", "лицом к лицу")
Y1
0.92
Расчетный коэффициент ("спина к спине", "лицом к лицу")
Y2
1.41
Расчетный коэффициент ("спина к спине", "лицом к лицу")
Y0
0.76
Расчетный коэффициент ("спина к спине", "лицом к лицу")
X2
0.67
Преднатяг класса A
GA
50 Н
Преднатяг класса B
GB
100 Н
Преднатяг класса C
GC
200 Н
Preload class D
GD
400 Н
Расчетный коэффициент
f
1.03
Расчетный коэффициент
f1
0.99
Расчетный коэффициент
f2A
1
Расчетный коэффициент
f2B
1.02
Расчетный коэффициент
f2C
1.05
Расчетный коэффициент
f2D
1.08
Расчетный коэффициент
fHC
1
Преднатяг класса A
54 Н/мкм
Преднатяг класса B
69 Н/мкм
Преднатяг класса C
90 Н/мкм
Preload class D
120 Н/мкм
Масса подшипника
0.068 кг
