Шарикоподшипниковые узлы SYM 3. TF
Шарикоподшипниковые узлы SYM 3. TF
Шарикоподшипниковые узлы
Material 0
0
Чугун 0

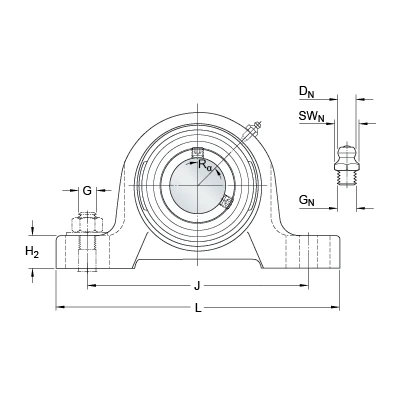

d
76.2 мм
A
78 мм
A1
48 мм
B
77.8 мм
H
175.5 мм
H1
88.9 мм
H2
47.5 мм
J
228.5 мм
J
максимальный
241 мм
J
минимальный
216 мм
L
305 мм
Н
38 мм
N1
25.5 мм
s1
47.6 мм
J6
285 мм
J7
29 мм
N4
3 мм
DN
6.579 мм
SWN
11.112 мм
GN
1/8-27 NPT
RG
1/8-27 NPT
R1
5.5 мм
Rα
45 °
Динамическая грузоподъемность
C
72.8 кН
Статическая грузоподъемность
C0
53 кН
Граничная нагрузка по усталости
Pu
2.2 кН
Предельная частота вращения
2400 об/мин
Масса узла
9.7 кг
Размер шестигранного ключа для установочного винта
Н
5.556 мм
Рекомендуемый крутящий момент затяжки для установочного винта
28.5 Нм
Рекомендуемый диаметр под крепежные болты, мм
G
20 мм
Рекомендуемый диаметр под крепежные болты, дыймы
G
0.0295 дюйм
Корпус
SY 516 U
