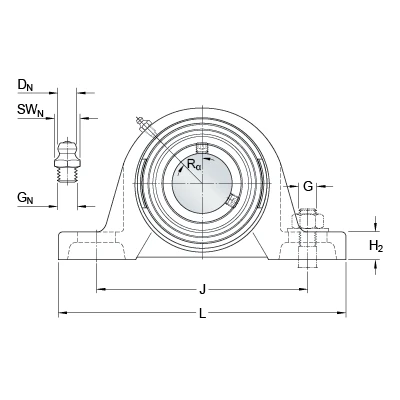

Шарикоподшипниковые узлы SYJ 50 TF
Шарикоподшипниковые узлы SYJ 50 TF
Шарикоподшипниковые узлы
Material 0
0
Чугун 0
d
50 мм
A
58 мм
A1
38 мм
B
51.6 мм
H
114 мм
H1
57.2 мм
H2
22 мм
J
157.5 мм
J
максимальный
164 мм
J
минимальный
151 мм
L
206 мм
Н
26.5 мм
N1
20 мм
s1
32.6 мм
J6
190 мм
J7
21 мм
N4
4 мм
DN
6.5 мм
SWN
7 мм
GN
1/4-28 SAE-LT
RG
1/4-28 UNF
R1
3.5 мм
Rα
45 °
Динамическая грузоподъемность
C
35.1 кН
Статическая грузоподъемность
C0
23.2 кН
Граничная нагрузка по усталости
Pu
0.98 кН
Предельная частота вращения
4000 об/мин
Масса узла
2.75 кг
Размер шестигранного ключа для установочного винта
Н
5 мм
Рекомендуемый крутящий момент затяжки для установочного винта
16.5 Нм
Рекомендуемый диаметр под крепежные болты, мм
G
16 мм
Рекомендуемый диаметр под крепежные болты, дыймы
G
0.625 дюйм
Корпус
SYJ 510
