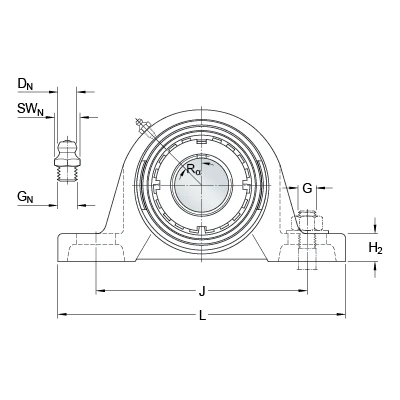

Шарикоподшипниковые узлы SYJ 45 KF
Шарикоподшипниковые узлы SYJ 45 KF
Шарикоподшипниковые узлы
Material 0
0
Чугун 0
d
40 мм
d
45 мм
A
52 мм
A1
36 мм
B1
50 мм
H
107.5 мм
H1
54 мм
H2
20 мм
J
143.5 мм
J
максимальный
151 мм
J
минимальный
136 мм
L
190 мм
Н
24.5 мм
N1
17 мм
s1
29 мм
J6
174 мм
J7
18 мм
N4
4 мм
DN
6.5 мм
SWN
7 мм
GN
1/4-28 SAE-LT
RG
1/4-28 UNF
R1
4 мм
Rα
45 °
Динамическая грузоподъемность
C
33.2 кН
Статическая грузоподъемность
C0
21.6 кН
Граничная нагрузка по усталости
Pu
0.915 кН
Предельная частота вращения
4300 об/мин
Масса узла
2.58 кг
Соответствующий гаечный ключ
HN 8-9
Рекомендуемый угол затяжки стопорной гайки
α
110 °
Рекомендуемый диаметр под крепежные болты, мм
G
14 мм
Рекомендуемый диаметр под крепежные болты, дыймы
G
0.563 дюйм
Корпус
SYJ 509
Подшипник
YSA 209-2FK
