Шарикоподшипниковые узлы SYJ 3/4 TF
Шарикоподшипниковые узлы SYJ 3/4 TF
Шарикоподшипниковые узлы
Material 0
0
Чугун 0

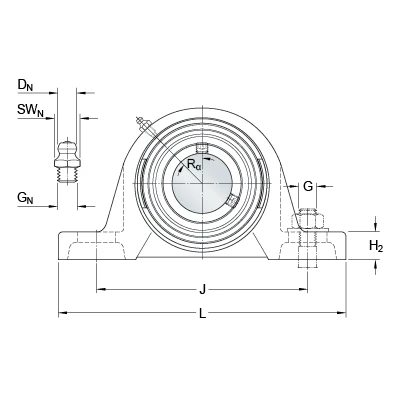

d
19.05 мм
A
34 мм
A1
23 мм
B
31 мм
H
64.5 мм
H1
33.3 мм
H2
14 мм
J
97 мм
J
максимальный
105 мм
J
минимальный
89 мм
L
127 мм
Н
21 мм
N1
13 мм
s1
18.3 мм
J6
118 мм
J7
12.5 мм
N4
2 мм
DN
6.5 мм
SWN
7 мм
GN
1/4-28 SAE-LT
RG
1/4-28 UNF
R1
2 мм
Rα
45 °
Динамическая грузоподъемность
C
12.7 кН
Статическая грузоподъемность
C0
6.6 кН
Граничная нагрузка по усталости
Pu
0.28 кН
Предельная частота вращения
8500 об/мин
Масса узла
0.58 кг
Размер шестигранного ключа для установочного винта
Н
3.175 мм
Рекомендуемый крутящий момент затяжки для установочного винта
4 Нм
Рекомендуемый диаметр под крепежные болты, мм
G
10 мм
Рекомендуемый диаметр под крепежные болты, дыймы
G
0.375 дюйм
Корпус
SYJ 504
