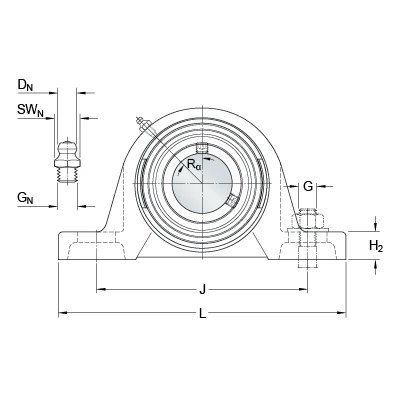

Шарикоподшипниковые узлы SYJ 100 TF
Шарикоподшипниковые узлы SYJ 100 TF
Шарикоподшипниковые узлы
Material 0
0
Чугун 0
d
100 мм
A
95 мм
A1
57 мм
B
98.4 мм
H
225.5 мм
H1
115 мм
H2
38 мм
J
308 мм
J
максимальный
330 мм
J
минимальный
286 мм
L
380 мм
Н
48 мм
N1
26 мм
s1
63.4 мм
J6
352 мм
J7
33.5 мм
N4
4 мм
DN
6.5 мм
SWN
7 мм
GN
1/4-28 SAE-LT
RG
1/4-28 UNF
R1
10.5 мм
Rα
45 °
Динамическая грузоподъемность
C
124 кН
Статическая грузоподъемность
C0
93 кН
Граничная нагрузка по усталости
Pu
3.4 кН
Предельная частота вращения
1900 об/мин
Масса узла
17.6 кг
Размер шестигранного ключа для установочного винта
Н
6 мм
Рекомендуемый крутящий момент затяжки для установочного винта
28.5 Нм
Рекомендуемый диаметр под крепежные болты, мм
G
24 мм
Рекомендуемый диаметр под крепежные болты, дыймы
G
0.938 дюйм
Корпус
SYJ 520
