Шарикоподшипниковые узлы SYJ 1.1/2 TF
Шарикоподшипниковые узлы SYJ 1.1/2 TF
Шарикоподшипниковые узлы
Material 0
0
Чугун 0

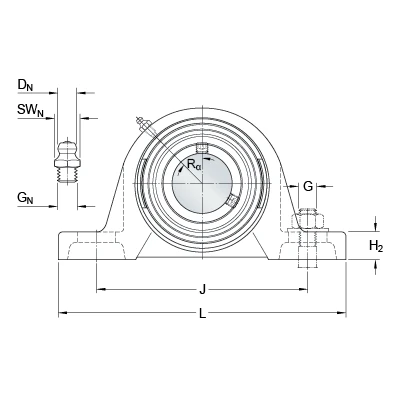

d
38.1 мм
A
49 мм
A1
31 мм
B
49.2 мм
H
99 мм
H1
49.2 мм
H2
18 мм
J
136.5 мм
J
максимальный
145 мм
J
минимальный
128 мм
L
184 мм
Н
25.5 мм
N1
17 мм
s1
30.2 мм
J6
170 мм
J7
17.5 мм
N4
4 мм
DN
6.5 мм
SWN
7 мм
GN
1/4-28 SAE-LT
RG
1/4-28 UNF
R1
3.5 мм
Rα
45 °
Динамическая грузоподъемность
C
30.7 кН
Статическая грузоподъемность
C0
19 кН
Граничная нагрузка по усталости
Pu
0.8 кН
Предельная частота вращения
4800 об/мин
Масса узла
1.85 кг
Размер шестигранного ключа для установочного винта
Н
3.969 мм
Рекомендуемый крутящий момент затяжки для установочного винта
6.5 Нм
Рекомендуемый диаметр под крепежные болты, мм
G
14 мм
Рекомендуемый диаметр под крепежные болты, дыймы
G
0.563 дюйм
Корпус
SYJ 508
