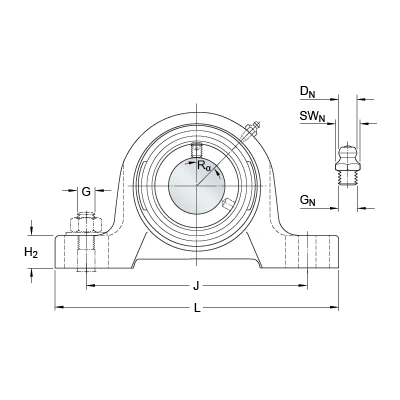

Шарикоподшипниковые узлы SY 3/4 FM
Шарикоподшипниковые узлы SY 3/4 FM
Шарикоподшипниковые узлы
Material 0
0
Чугун 0
d
19.05 мм
A
32 мм
A1
21 мм
B1
31 мм
H
64.5 мм
H1
33.3 мм
H2
14 мм
J
97 мм
J
максимальный
106 мм
J
минимальный
88 мм
L
127 мм
Н
20.5 мм
N1
11.5 мм
s1
24 мм
J6
118 мм
J7
11.5 мм
N4
3 мм
DN
6.579 мм
SWN
7.938 мм
GN
1/4-28 SAE-LT
RG
1/4-28 UNF
R1
1.5 мм
Rα
45 °
Динамическая грузоподъемность
C
12.7 кН
Статическая грузоподъемность
C0
6.6 кН
Граничная нагрузка по усталости
Pu
0.28 кН
Предельная частота вращения
8500 об/мин
Масса узла
0.6 кг
Размер шестигранного ключа для установочного винта
Н
3.175 мм
Рекомендуемый крутящий момент затяжки для установочного винта
4 Нм
Рекомендуемый диаметр под крепежные болты, мм
G
10 мм
Рекомендуемый диаметр под крепежные болты, дыймы
G
0.0148 дюйм
Корпус
SY 504 U
