Шарикоподшипниковые узлы SY 20 TF
Шарикоподшипниковые узлы SY 20 TF
Шарикоподшипниковые узлы
Material 0
0
Чугун 0

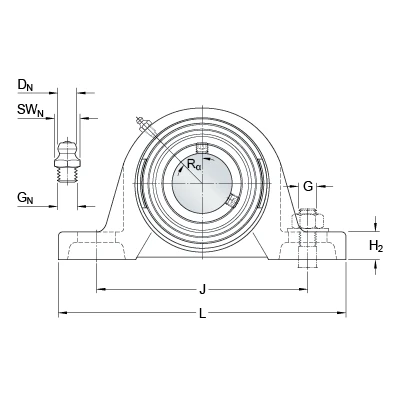

d
20 мм
A
32 мм
A1
21 мм
A5
18.5 мм
B
31 мм
H
64.5 мм
H1
33.3 мм
H2
14 мм
J
97 мм
J
максимальный
106 мм
J
минимальный
88 мм
L
127 мм
Н
20.5 мм
N1
11.5 мм
s1
18.3 мм
J6
118 мм
J7
11.5 мм
N4
2 мм
DN
6.5 мм
SWN
7 мм
GN
1/4-28 SAE-LT
RG
1/4-28 UNF
R1
2 мм
Rα
45 °
Динамическая грузоподъемность
C
12.7 кН
Статическая грузоподъемность
C0
6.6 кН
Граничная нагрузка по усталости
Pu
0.28 кН
Предельная частота вращения
8500 об/мин
Масса узла
0.55 кг
Размер шестигранного ключа для установочного винта
Н
3 мм
Рекомендуемый крутящий момент затяжки для установочного винта
4 Нм
Рекомендуемый диаметр под крепежные болты, мм
G
10 мм
Рекомендуемый диаметр под крепежные болты, дыймы
G
0.375 дюйм
Корпус
SY 504 M
Торцевая крышка
ECY 204
