Шарикоподшипниковые узлы SY 1.3/4 FM
Шарикоподшипниковые узлы SY 1.3/4 FM
Шарикоподшипниковые узлы
Material 0
0
Чугун 0

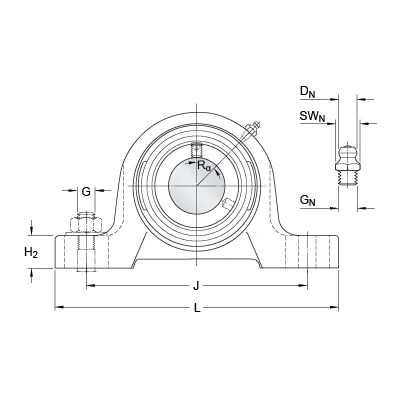

d
44.45 мм
A
48 мм
A1
34 мм
B1
43.7 мм
H
108.5 мм
H1
54 мм
H2
21 мм
J
143.5 мм
J
максимальный
152 мм
J
минимальный
135 мм
L
187 мм
Н
22.5 мм
N1
14 мм
s1
32.7 мм
J6
173 мм
J7
17 мм
N4
3 мм
DN
6.579 мм
SWN
11.112 мм
GN
1/8-27 NPT
RG
1/8-27 NPT
R1
3 мм
Rα
45 °
Динамическая грузоподъемность
C
33.2 кН
Статическая грузоподъемность
C0
21.6 кН
Граничная нагрузка по усталости
Pu
0.915 кН
Предельная частота вращения
4300 об/мин
Масса узла
2.35 кг
Размер шестигранного ключа для установочного винта
Н
4.762 мм
Рекомендуемый крутящий момент затяжки для установочного винта
16.5 Нм
Рекомендуемый диаметр под крепежные болты, мм
G
12 мм
Рекомендуемый диаметр под крепежные болты, дыймы
G
0.0197 дюйм
Корпус
SY 509 U
