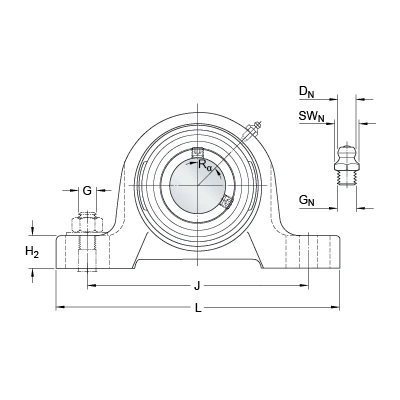

Шарикоподшипниковые узлы SY 1.1/8 TF
Шарикоподшипниковые узлы SY 1.1/8 TF
Шарикоподшипниковые узлы
Material 0
0
Чугун 0
d
28.575 мм
A
40 мм
A1
25 мм
B
38.1 мм
H
83.5 мм
H1
42.9 мм
H2
17 мм
J
117.5 мм
J
максимальный
127 мм
J
минимальный
108 мм
L
152 мм
Н
23.5 мм
N1
14 мм
s1
22.2 мм
J6
140 мм
J7
14 мм
N4
3 мм
DN
6.579 мм
SWN
11.112 мм
GN
1/8-27 NPT
RG
1/8-27 NPT
R1
1.5 мм
Rα
45 °
Динамическая грузоподъемность
C
19.5 кН
Статическая грузоподъемность
C0
11.2 кН
Граничная нагрузка по усталости
Pu
0.475 кН
Предельная частота вращения
6300 об/мин
Масса узла
1.15 кг
Размер шестигранного ключа для установочного винта
Н
3.175 мм
Рекомендуемый крутящий момент затяжки для установочного винта
4 Нм
Рекомендуемый диаметр под крепежные болты, мм
G
12 мм
Рекомендуемый диаметр под крепежные болты, дыймы
G
0.0197 дюйм
Корпус
SY 506 U
