Шарикоподшипниковые узлы TU 50 FM
Шарикоподшипниковые узлы TU 50 FM
Шарикоподшипниковые узлы
Материал корпуса 0
0
Чугун 0

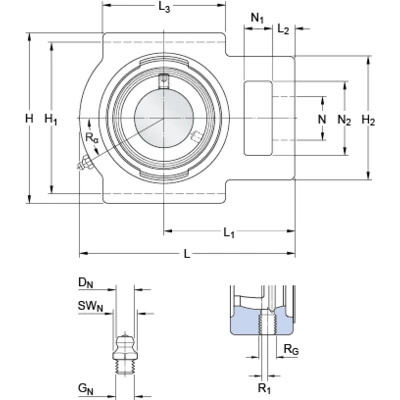

d
50 мм
A
49 мм
A1
17.5 мм
A2
36 мм
A5
29.5 мм
B
30.2 мм
H
117 мм
H1
101 мм
H2
83 мм
L
149 мм
L1
90 мм
L2
16 мм
L3
86 мм
Н
29 мм
N1
19 мм
N2
49 мм
s1
32.7 мм
DN
6.5 мм
SWN
7 мм
GN
1/4-28 SAE-LT
RG
1/4-28 UNF
R1
4 мм
Rα
30 °
Динамическая грузоподъемность
C
35.1 кН
Статическая грузоподъемность
C0
23.2 кН
Граничная нагрузка по усталости
Pu
0.98 кН
Предельная частота вращения для вала с допуском h6
4000 об/мин
Масса подшипникового узла
2.35 кг
Установочный винт
G2
M10x1
Размер шестигранного ключа для установочного винта
Н
5 мм
Рекомендуемый крутящий момент затяжки для установочного винта
16.5 Нм
Корпус
TU 510 M
Торцевая крышка
ECY 210
