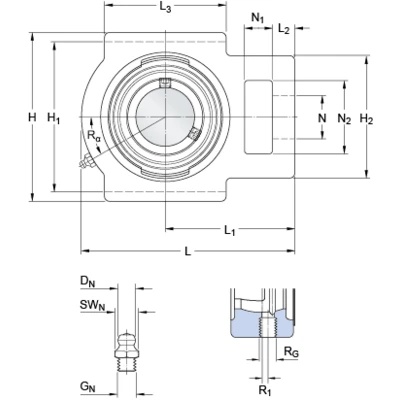

Шарикоподшипниковые узлы TU 1.1/2 TF
Шарикоподшипниковые узлы TU 1.1/2 TF
Шарикоподшипниковые узлы
Материал корпуса 0
0
Чугун 0
d
38.1 мм
A
49 мм
A1
17.5 мм
A2
33 мм
A5
23.5 мм
B
49.2 мм
H
115 мм
H1
101 мм
H2
83 мм
L
145 мм
L1
88 мм
L2
15 мм
L3
83 мм
Н
29 мм
N1
19 мм
N2
50 мм
s1
30.2 мм
DN
6.5 мм
SWN
7 мм
GN
1/4-28 SAE-LT
RG
1/4-28 UNF
R1
4 мм
Rα
30 °
Динамическая грузоподъемность
C
30.7 кН
Статическая грузоподъемность
C0
19 кН
Граничная нагрузка по усталости
Pu
0.8 кН
Предельная частота вращения для вала с допуском h6
4800 об/мин
Масса подшипникового узла
2.3 кг
Установочный винт
G2
5/16-24 UNF
Размер шестигранного ключа для установочного винта
Н
3.969 мм
Рекомендуемый крутящий момент затяжки для установочного винта
6.5 Нм
Корпус
TU 508 M
Торцевая крышка
ECY 208
