Шарикоподшипниковые узлы TU 1.1/16 TF
Шарикоподшипниковые узлы TU 1.1/16 TF
Шарикоподшипниковые узлы
Материал корпуса 0
0
Чугун 0

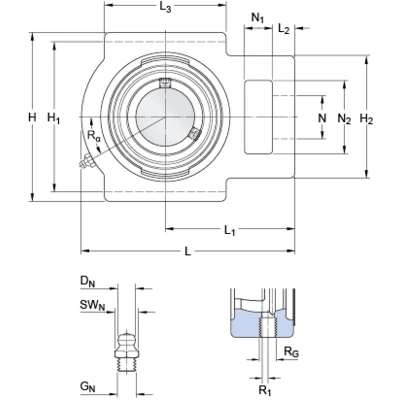

d
26.988 мм
A
37 мм
A1
13.5 мм
A2
28 мм
A5
20 мм
B
38.1 мм
H
104 мм
H1
89 мм
H2
56 мм
L
114 мм
L1
70 мм
L2
10 мм
L3
57 мм
Н
22 мм
N1
16 мм
N2
37 мм
s1
22.2 мм
DN
6.5 мм
SWN
7 мм
GN
1/4-28 SAE-LT
RG
1/4-28 UNF
R1
3.5 мм
Rα
30 °
Динамическая грузоподъемность
C
19.5 кН
Статическая грузоподъемность
C0
11.2 кН
Граничная нагрузка по усталости
Pu
0.475 кН
Предельная частота вращения для вала с допуском h6
6300 об/мин
Масса подшипникового узла
1.25 кг
Установочный винт
G2
1/4-28 UNF
Размер шестигранного ключа для установочного винта
Н
3.175 мм
Рекомендуемый крутящий момент затяжки для установочного винта
4 Нм
Корпус
TU 506 M
Торцевая крышка
ECY 206
