Шарикоподшипниковые узлы FYTB 1. TDW
Шарикоподшипниковые узлы FYTB 1. TDW
Шарикоподшипниковые узлы
Материал корпуса 0
0
Чугун 0

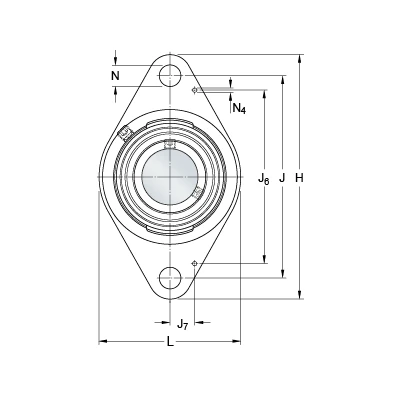

d
25.4 мм
A
30 мм
A1
12 мм
A3
H14
3.2 мм
A5
18 мм
B
34.1 мм
B4
5 мм
Da
H11
63.5 мм
Db1
65 мм
Db2
70 мм
J
99 мм
H
124 мм
L
70 мм
Н
11.5 мм
s1
19.8 мм
T
38.8 мм
J6
81 мм
J7
12 мм
N4
2 мм
RG
1/4-28 UNF
R1
20.5 мм
Rα
45 °
Динамическая грузоподъемность
C
14 кН
Статическая грузоподъемность
C0
7.8 кН
Граничная нагрузка по усталости
Pu
0.335 кН
Предельная частота вращения
1500 об/мин
Масса подшипникового узла
0.57 кг
Резьба установочного винта
G2
1/4-28 UNF
Размер шестигранного ключа для установочного винта
Н
3.175 мм
Рекомендуемый крутящий момент затяжки для установочного винта
4 Нм
Рекомендуемый диаметр под крепежные болты, мм
G
10 мм
Рекомендуемый диаметр под крепежные болты, дыймы
G
0.375 дюйм
Корпус
FYTB 505 M/VZ033
Торцевая крышка
ECY 205
