Роликоподшипниковые узлы SYNT 70 FW
Роликоподшипниковые узлы SYNT 70 FW
Роликоподшипниковые узлы
da 0
0
70 мм 0
A
90 мм
B
71 мм
H
176 мм
H1
95 мм
H2
32 мм

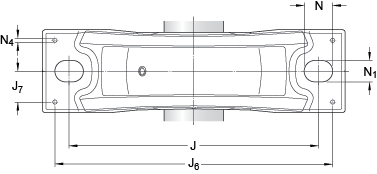

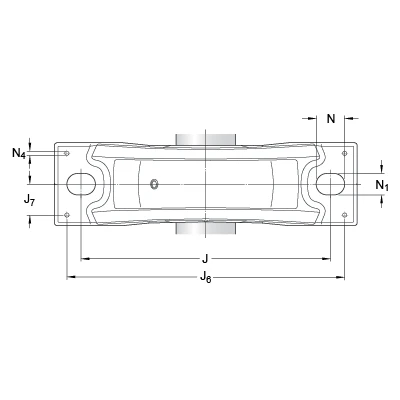

J
260 мм

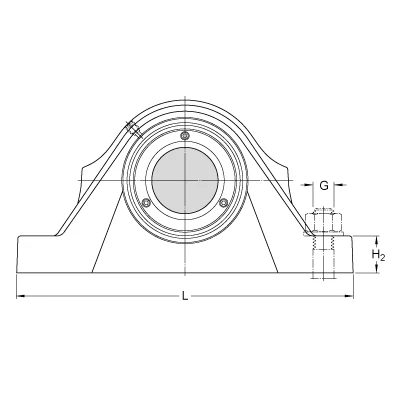

L
315 мм
Н
28 мм
N1
22 мм
J6
290 мм
J7
32.5 мм
N4
максимальный
8 мм
A3
80 мм
A5
38.5 мм
ba
минимальный
38 мм
ba
максимальный
70 мм
Динамическая грузоподъемность
C
208 кН
Статическая грузоподъемность
C0
228 кН
Граничная нагрузка по усталости
Pu
25.5 кН
Предельная частота вращения
2600 об/мин
Расчетный коэффициент
e
0.22
Расчетный коэффициент
Y1
3
Расчетный коэффициент
Y2
4.6
Диаметр подшипника
dm
97.5 мм
Базовое обозначение подшипника
22214 E

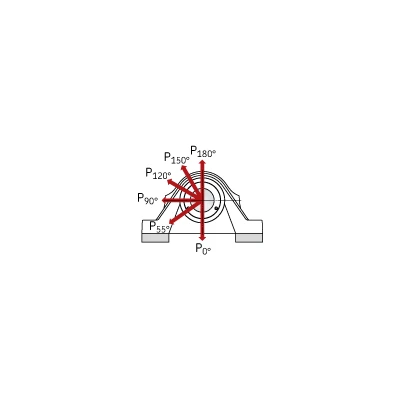

Pa
20 кН
P0°
350 кН
P55°
400 кН
P90°
240 кН
P120°
160 кН
P150°
145 кН
P180°
215 кН
Масса подшипникового узла
11 кг
Диаметр крепежного болта
G
20 мм
Момент затяжки для крепежных болтов
385 Нм
Установочные винты
M 6
Момент затяжки для установочных винтов
8 Нм
Торцевая крышка
ECY 214
