Радиальные сферические шарикоподшипники 1320-K-M-C3 + H320

Основные размеры по DIN 630 и DIN 5415, с коническим отверстием и закрепительной втулкой

d_1H 0

90 mm 0

215 mm

47 mm

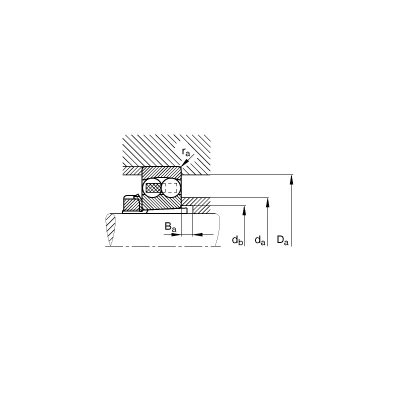

B_{a min}

7 mm

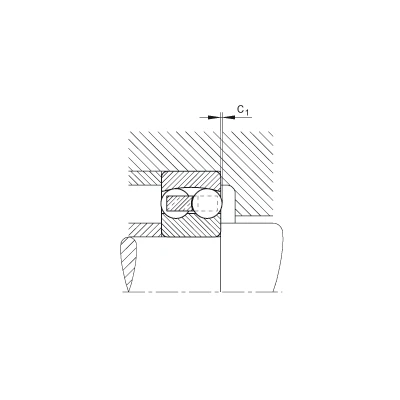

C₁

2,4 mm

Следует учитывать выступание шариков при проектировании сопрягаемой конструкции.

20 mm

D₁

182,6 mm

D_{a max}

201 mm

D_m

130 mm

100 mm

d₁

135,5 mm

d_{a max}

132 mm

d_{b min}

108 mm

71 mm

r_{a max}

2,5 mm

H320

Условное обозначение, закрепительная втулка

8,95 kg

Вес

m₁

1,73 kg

Вес, закрепительная втулка

C_r

145000 N

динамическая грузоподъемность, радиальная

0,24

Y₁

2,68

Y₂

4,15

C_0r

57000 N

статическая грузоподъемность, радиальная

Y₀

2,81

n_G

4800 1/min

Предельная частота вращения

n_B

5400 1/min

Базовая тепловая частота вращения

C_ur

2800 N

Нагрузка предела усталости, радиальная
