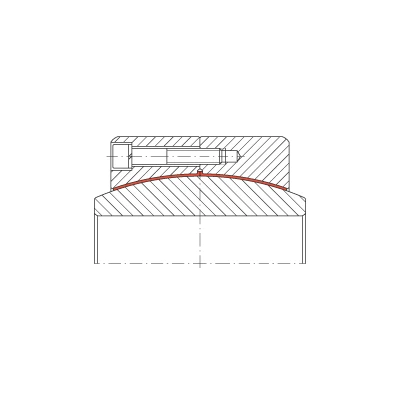

Шарнирные подшипники GE500-DW

d 0

500 mm  0

 Допуск: 0 / -0,045 0

D

670 mm

 Допуск: 0 / -0,075

B

230 mm

 Допуск: 0 / -0,45

0 - 0,145 mm

 радиальный зазор

C

195 mm

 Допуск: 0 / -1,1

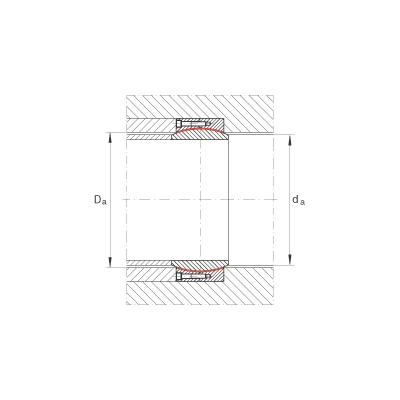

D_{a min}

557 mm



d_{a max}

537,8 mm



d_K

585 mm



r_{1s min}

2 mm

 Координаты монтажных фасок

r_{2s min}

5 mm

 Координаты монтажных фасок

α

3,6 °



m

243 kg

 Вес

C_r

34220000 N

 динамическая грузоподъемность, радиальная

C_0r

57030000 N

 статическая грузоподъемность, радиальная



 Расчет винтов произведен только для динамической грузоподъемности C!При более высокой нагрузке обе части наружного кольца должны иметь опору в боковые запорные крышки!
