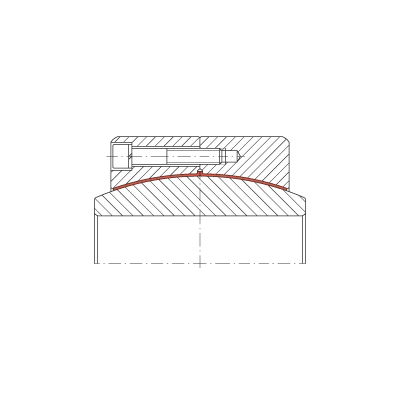

Шарнирные подшипники GE420-DW

d 0

420 mm  0

 Допуск: 0 / -0,045 0

D

560 mm

 Допуск: 0 / -0,05

B

190 mm

 Допуск: 0 / -0,45

0 - 0,135 mm

 радиальный зазор

C

160 mm

 Допуск: 0 / -1

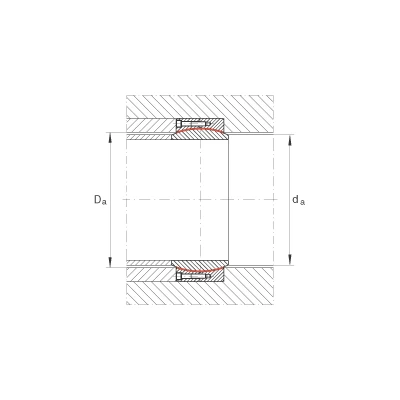

D_{a min}

469 mm



d_{a max}

451,6 mm



d_K

490 mm



r_{1s min}

1,5 mm

 Координаты монтажных фасок

r_{2s min}

4 mm

 Координаты монтажных фасок

α

3,7 °



m

143 kg

 Вес

C_r

23520000 N

 динамическая грузоподъемность, радиальная

C_0r

39200000 N

 статическая грузоподъемность, радиальная



 Расчет винтов произведен только для динамической грузоподъемности C!При более высокой нагрузке обе части наружного кольца должны иметь опору в боковые запорные крышки!
