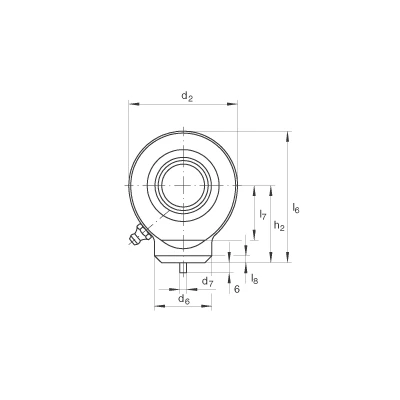

Шарнирные головки GK10-DO
Шарнирные головки GK10-DO
с приварным хвостовиком, обслуживаемые, по DIN ISO 12240
d 0
10 mm 0
Допуск: 0 / -0,008 0
d2
29 mm
l6
38,5 mm
0,023 - 0,068 mm
радиальный зазор подшипникаCNс отклонением от DIN ISO 12240-4
B
9 mm
Допуск: 0 / -0,12
C1
7 mm
D
19 mm
d1
13,2 mm
d6
15 mm
d7
3 mm
dK
16 mm
h2
24 mm
l7
15 mm
l8
2 mm
r1s min
0,3 mm
Координаты монтажных фасок
α
12 °
несмазываемые
m
0,041 kg
Вес
Cr
8160 N
динамическая грузоподъемность, радиальная
C0r
15600 N
статическая грузоподъемность, радиальнаягрузоподъемность головки
