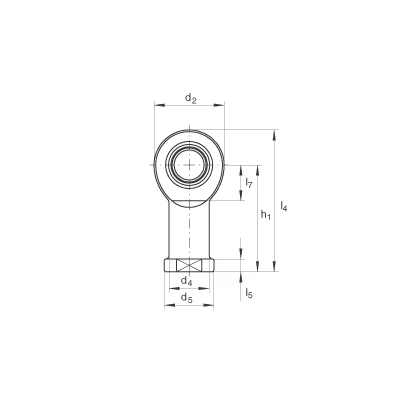

Шарнирные головки GIR20-UK
Шарнирные головки GIR20-UK
с внутренней резьбой, необслуживаемые, по DIN ISO 12240-4, правая резьба
d 0
20 mm 0
Допуск: 0 / -0,01 0
d2
53 mm
l4
103,5 mm
0 - 0,04 mm
радиальный зазор
B
16 mm
Допуск: 0 / -0,12
C1
13 mm
D
35 mm
d1
24,1 mm
d3
M20X1,5
d4
27,5 mm
d5
35 mm
dK
29 mm
h1
77 mm
l3
40 mm
l5
10 mm
l7
27 mm
r1s min
0,3 mm
Координаты монтажных фасок
W
32 mm
α
9 °
m
0,35 kg
Вес
Cr
31300 N
динамическая грузоподъемность, радиальная
C0r
75600 N
статическая грузоподъемность, радиальнаягрузоподъемность головки
