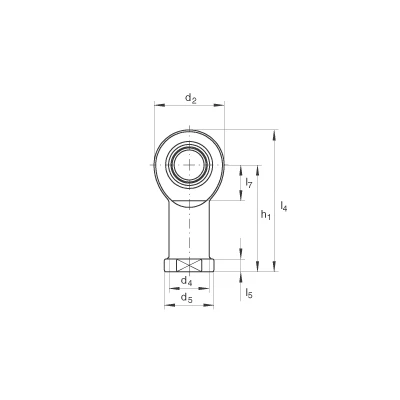

Шарнирные головки GIR10-UK
Шарнирные головки GIR10-UK
с внутренней резьбой, необслуживаемые, по DIN ISO 12240-4, правая резьба
d 0
10 mm 0
Допуск: 0 / -0,008 0
d2
29 mm
l4
57,5 mm
0 - 0,032 mm
радиальный зазор
B
9 mm
Допуск: 0 / -0,12
C1
7 mm
D
19 mm
d1
13,2 mm
d3
M10
d4
15 mm
d5
19 mm
dK
16 mm
h1
43 mm
l3
20 mm
l5
6,5 mm
l7
15 mm
r1s min
0,3 mm
Координаты монтажных фасок
W
17 mm
α
12 °
m
0,061 kg
Вес
Cr
8640 N
динамическая грузоподъемность, радиальная
C0r
22000 N
статическая грузоподъемность, радиальнаягрузоподъемность головки
