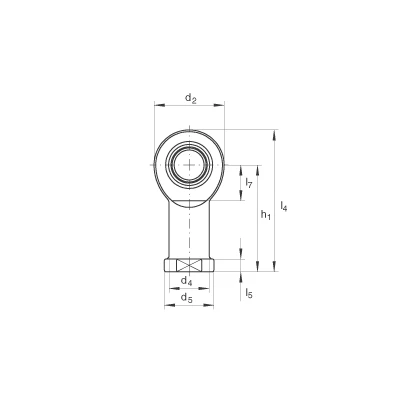

Шарнирные головки GIR70-UK-2RS

d 0

70 mm  0

 Допуск: 0 / -0,015 0

d₂

160 mm



l₄

280 mm



0 - 0,072 mm

 радиальный зазор

B

49 mm

 Допуск: 0 / -0,15

C₁

42 mm



D

105 mm



d₁

77,8 mm



d₃

M56X4



d₄

80 mm



d₅

98 mm



d_K

92 mm



h₁

200 mm



l₃

80 mm



l₅

20 mm



l₇

87 mm



r_{1s min}

1 mm

 Координаты монтажных фасок

W

85 mm



α

6 °





 сбег резьбы либо канавка в конце резьбы по выбору изготовителя

m

8,6 kg

 Вес

C_r

885000 N

 динамическая грузоподъемность, радиальная

C_0r

564000 N

 статическая грузоподъемность, радиальнаягрузоподъемность головкиДля шарнирных головок с антифрикционным материалом ELGOGLIDE® статическая грузоподъемность C 0rголовки меньшединамической грузоподъемности C r подшипника!
