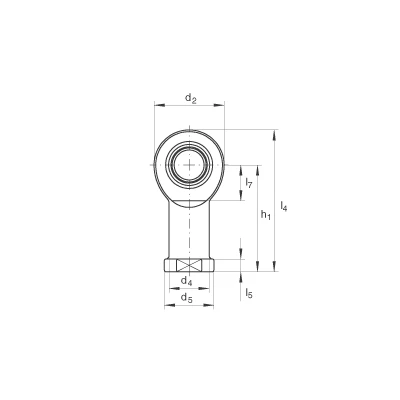

Шарнирные головки GIR60-UK-2RS

d 0

60 mm  0

 Допуск: 0 / -0,015 0

d₂

135 mm



l₄

242,5 mm



0 - 0,06 mm

 радиальный зазор

B

44 mm

 Допуск: 0 / -0,15

C₁

38 mm



D

90 mm



d₁

66,8 mm



d₃

M52X3



d₄

70 mm



d₅

88 mm



d_K

80 mm



h₁

175 mm



l₃

70 mm



l₅

20 mm



l₇

75 mm



r_{1s min}

1 mm

 Координаты монтажных фасок

W

75 mm



α

6 °





 сбег резьбы либо канавка в конце резьбы по выбору изготовителя

m

5,5 kg

 Вес

C_r

690000 N

 динамическая грузоподъемность, радиальная

C_0r

485000 N

 статическая грузоподъемность, радиальнаягрузоподъемность головкиДля шарнирных головок с антифрикционным материалом ELGOGLIDE® статическая грузоподъемность C 0rголовки меньшединамической грузоподъемности C r подшипника!
