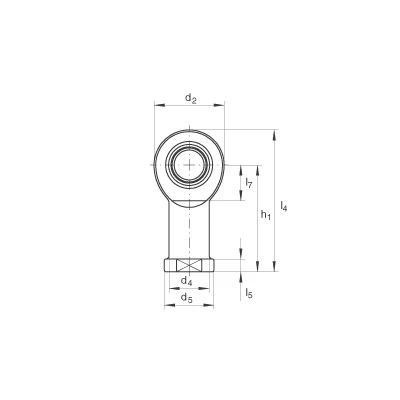

Шарнирные головки GIR45-UK-2RS

d 0

45 mm  0

 Допуск: 0 / -0,012 0

d₂

102 mm



l₄

196 mm



0 - 0,06 mm

 радиальный зазор

B

32 mm

 Допуск: 0 / -0,12

C₁

27 mm



D

68 mm



d₁

50,7 mm



d₃

M42X3



d₄

58 mm



d₅

70 mm



d_K

60 mm



h₁

145 mm



l₃

65 mm



l₅

20 mm



l₇

52 mm



r_{1s min}

0,6 mm

 Координаты монтажных фасок

W

60 mm



α

7 °





 сбег резьбы либо канавка в конце резьбы по выбору изготовителя

m

2,5 kg

 Вес

C_r

360000 N

 динамическая грузоподъемность, радиальная

C_0r

259000 N

 статическая грузоподъемность, радиальнаягрузоподъемность головкиДля шарнирных головок с антифрикционным материалом ELGOGLIDE® статическая грузоподъемность C 0rголовки меньшединамической грузоподъемности C r подшипника!
