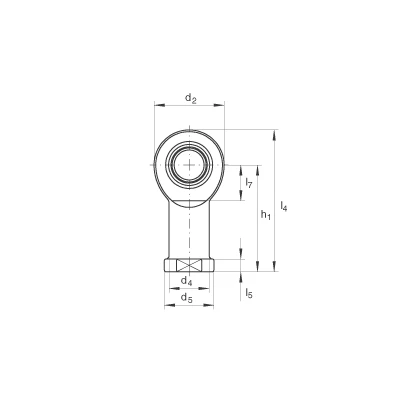

Шарнирные головки GIR40-UK-2RS

d 0

40 mm  0

 Допуск: 0 / -0,012 0

d₂

92 mm



l₄

188 mm



0 - 0,06 mm

 радиальный зазор

B

28 mm

 Допуск: 0 / -0,12

C₁

23 mm



D

62 mm



d₁

45 mm



d₃

M39X3



d₄

52 mm



d₅

65 mm



d_K

53 mm



h₁

142 mm



l₃

65 mm



l₅

18 mm



l₇

48 mm



r_{1s min}

0,6 mm

 Координаты монтажных фасок

W

55 mm



α

7 °





 сбег резьбы либо канавка в конце резьбы по выбору изготовителя

m

2 kg

 Вес

C_r

277000 N

 динамическая грузоподъемность, радиальная

C_0r

194000 N

 статическая грузоподъемность, радиальнаягрузоподъемность головкиДля шарнирных головок с антифрикционным материалом ELGOGLIDE® статическая грузоподъемность C 0rголовки меньшединамической грузоподъемности C r подшипника!
