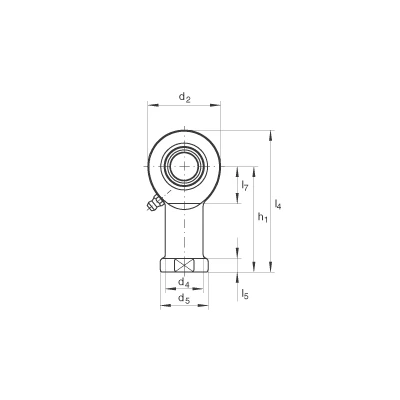

Шарнирные головки GIR25-DO
Шарнирные головки GIR25-DO
с внутренней резьбой, обслуживаемые, по DIN ISO 12240-4, правая резьба
d 0
25 mm 0
Допуск: 0 / -0,01 0
d2
64 mm
l4
126 mm
0,037 - 0,1 mm
радиальный зазор подшипникаCN
B
20 mm
Допуск: 0 / -0,12
C1
17 mm
D
42 mm
d1
29,3 mm
d3
M24X2
d4
33,5 mm
d5
42 mm
dK
35,5 mm
h1
94 mm
l3
48 mm
l5
12 mm
l7
32 mm
r1s min
0,6 mm
Координаты монтажных фасок
W
36 mm
α
7 °
m
0,64 kg
Вес
Cr
48300 N
динамическая грузоподъемность, радиальная
C0r
88300 N
статическая грузоподъемность, радиальнаягрузоподъемность головки
