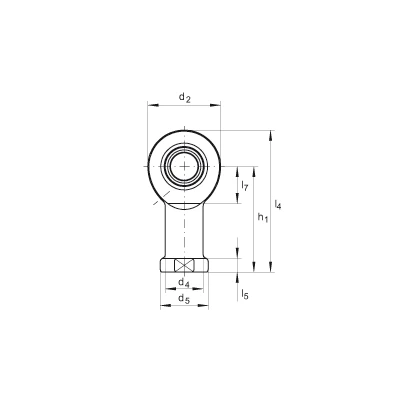

Шарнирные головки GIR15-DO
Шарнирные головки GIR15-DO
с внутренней резьбой, обслуживаемые, по DIN ISO 12240-4, правая резьба
d 0
15 mm 0
Допуск: 0 / -0,008 0
d2
40 mm
l4
81 mm
0,03 - 0,082 mm
радиальный зазор подшипникаCN
B
12 mm
Допуск: 0 / -0,12
C1
10 mm
D
26 mm
d1
18,4 mm
d3
M14
d4
21 mm
d5
26 mm
dK
22 mm
h1
61 mm
l3
30 mm
l5
8 mm
l7
20 mm
r1s min
0,3 mm
Координаты монтажных фасок
W
22 mm
α
8 °
смазывание через смазочное отверстие в корпусе
m
0,18 kg
Вес
Cr
16900 N
динамическая грузоподъемность, радиальная
C0r
44800 N
статическая грузоподъемность, радиальнаягрузоподъемность головки
