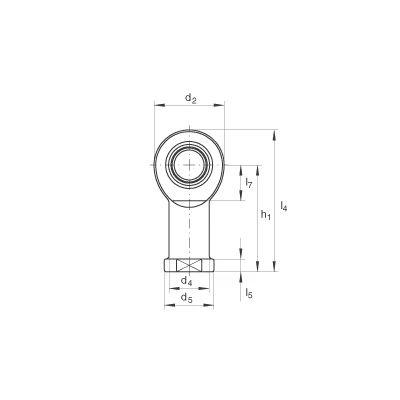

Шарнирные головки GIL8-UK
Шарнирные головки GIL8-UK
с внутренней резьбой, необслуживаемые, по DIN ISO 12240-4, левая резьба
d 0
8 mm 0
Допуск: 0 / -0,008 0
d2
24 mm
l4
48 mm
0 - 0,032 mm
радиальный зазор
B
8 mm
Допуск: 0 / -0,12
C1
6 mm
D
16 mm
d1
10,2 mm
d3
M8
d4
12,5 mm
d5
16 mm
dK
13 mm
h1
36 mm
l3
15 mm
l5
5 mm
l7
14 mm
r1s min
0,3 mm
Координаты монтажных фасок
W
14 mm
α
15 °
m
0,039 kg
Вес
Cr
5850 N
динамическая грузоподъемность, радиальная
C0r
16000 N
статическая грузоподъемность, радиальнаягрузоподъемность головки
