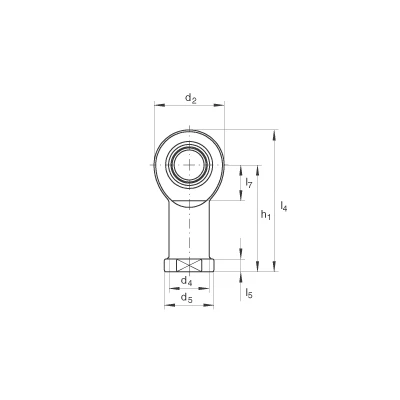

Шарнирные головки GIL80-UK-2RS

d 0

80 mm  0

 Допуск: 0 / -0,015 0

d₂

180 mm



l₄

320 mm



0 - 0,072 mm

 радиальный зазор

B

55 mm

 Допуск: 0 / -0,15

C₁

47 mm



D

120 mm



d₁

89,4 mm



d₃

M64X4



d₄

95 mm



d₅

110 mm



d_K

105 mm



h₁

230 mm



l₃

85 mm



l₅

25 mm



l₇

100 mm



r_{1s min}

1 mm

 Координаты монтажных фасок

W

100 mm



α

6 °





 сбег резьбы либо канавка в конце резьбы по выбору изготовителя

m

12 kg

 Вес

C_r

1125000 N

 динамическая грузоподъемность, радиальная

C_0r

689000 N

 статическая грузоподъемность, радиальнаягрузоподъемность головкиДля шарнирных головок с антифрикционным материалом ELGOGLIDE® статическая грузоподъемность C 0rголовки меньшединамической грузоподъемности C r подшипника!
